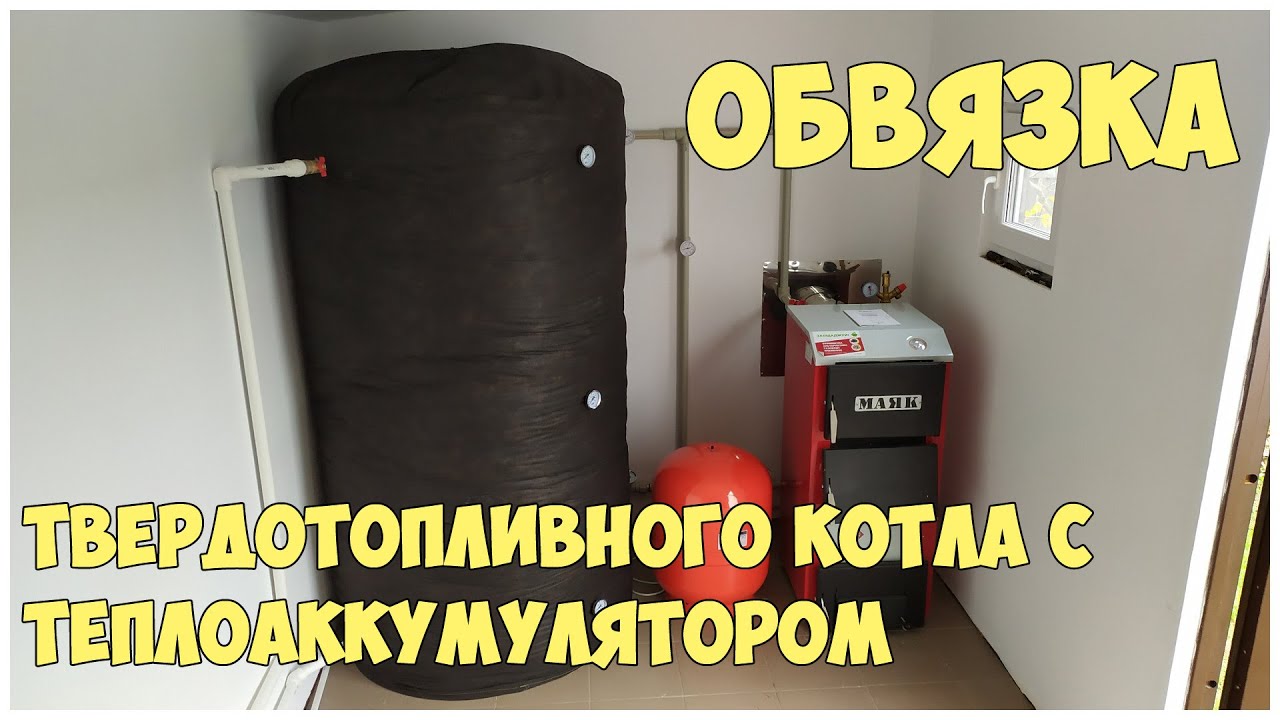

Обвязка твердотопливного котла с теплоаккумулятором
содержание видео
Дата: 2021-05-19
Похожие видео
Комментарии и отзывы: 10
Probnaja_Haljava
Твердотопливный котёл может и должен жарить во всю силу, что позволяет быстрее нагревать ТА и минимизировать образование наростов на стенках внутри котла и дымовой трубы, его же искусственное сдерживание( с ППР-трубами иначе нельзя, при Т выше 75 резко сокращается срок службы трубопровода) приводит к заметному увеличению количества чисток оборудования в течении отопительного сезона.
Трубы от котла до ТА должны иметь диаметры не ниже диаметров патрубков котла и смонтированы с уклонами для нормальной естественной циркуляции теплоносителя между котлом и ТТ в условиях аварийного отключения насоса.
Перед трёхходовым устанавливают два грязевика, так как дрянь может приплыть под клапан или пролететь в насос с любого из двух входов трёхходового.
Насос монтируют на байпасе обратной трубы, в саму же трубу врезается обратный клапан лепесткового типа, в случае аварийного отключении электроэнергии или выхода насоса из строя ОК позволяет теплоносителю побуждаемому естественной циркуляцией двигаться по кругу котёл - ТА. Но движение теплоносителя через ОК не всегда бывает достаточным, не часто, но иногда случается так, что после остановки насоса лепесток приоткрывается всего лишь на чуть-чуть или не открывается вовсе, потому в обход ОК предусмотрительный пользователь монтирует обводную линия с шаровым краном, при работе насоса шаровой кран всегда должен быть закрыт, открывают его только в случаях долговременного отсутствия электроэнергии, поломке насоса и неудовлетворительной работе лепесткового обратного клапана.
Следует так же знать, что клапан в трёхходовом, в силу причин, может неожиданно залипнуть в изначальном положении, такие случаи редки, но встречаются, и такое залипание может привести к беде, если не среагировать вовремя на неполадку, при залипании клапана теплоноситель бегая по малому кругу быстро нагреется и котёл закипит, повезёт если вовремя сработает подрывник и пар пойдёт наружу, если же подрывник имеет какую то проблему, в худшем случае может произойти взрыв котла с непредсказуемыми последствиями, на ютьюбе есть примеры с разрывами ТТ-котлов, гляньте на них хотя бы из любопытства.
Поэтому нужно приучить себя к тому, что после запуска котла не следует быстро покидать котельную, но оставаться в ней до появления циркуляции между котлом и ТА. Но и это может не выручить от закипания котла даже если пользователь сразу среагирует на несрабатывание клапана, прикрытие заслонки и шибера не гарантируют, что теплоноситель не начнёт превращаться в пар, так, что лучше не рисковать, много лучше заранее доработать обвязку котла чем расхлёбывать возможные последствия, всего то и делов сделать дополнительную врезку соединяющую между собой обратную трубу и насос, а во врезке иметь шаровой кран или задвижку, что позволит пускать теплоноситель в обход трёхходового в случае необходимости. При замеченном зависании клапана трёхходового необходимо сразу же полностью открыть шаровой кран или задвижку, далее наблюдать по термометру установленному перед входом в котёл как проходит смешивание двух потоков поступающих в насос, если температура теплоносителя заходящего в котёл почти не меняется необходимо перекрывать доступ воздуха к котлу, если же температура на термометре начала падать с помощью крана или задвижки можно поиграться с уменьшением-увеличением прохода воды через врезку, как бы там ни было, при должном внимании котёл уже не закипит и без особых проблем можно довести протопку до конца.
Твердотопливный котёл невозможно вывести из рабочего режима моментально потому к нему следует относится более серьёзно чем к другим котлам имеющих автоматику отвечающую почти за всё, да, приходится больше трудов и средств вкладывать в его обвязку, но если объективно оценивать возможные последствия, то уж лучше один потратиться в попытке до минимума снизить риски, чем полагаясь на авось и немного сэкономив продолжать сосуществовать рядом с довольно таки опасным прибором.
Да и гибкая подводка в отоплении ни к чему.
Краны лучше с ручками чем с бабочками, спустя время легче открывать.
ответить
Твердотопливный котёл может и должен жарить во всю силу, что позволяет быстрее нагревать ТА и минимизировать образование наростов на стенках внутри котла и дымовой трубы, его же искусственное сдерживание( с ППР-трубами иначе нельзя, при Т выше 75 резко сокращается срок службы трубопровода) приводит к заметному увеличению количества чисток оборудования в течении отопительного сезона.
Трубы от котла до ТА должны иметь диаметры не ниже диаметров патрубков котла и смонтированы с уклонами для нормальной естественной циркуляции теплоносителя между котлом и ТТ в условиях аварийного отключения насоса.
Перед трёхходовым устанавливают два грязевика, так как дрянь может приплыть под клапан или пролететь в насос с любого из двух входов трёхходового.
Насос монтируют на байпасе обратной трубы, в саму же трубу врезается обратный клапан лепесткового типа, в случае аварийного отключении электроэнергии или выхода насоса из строя ОК позволяет теплоносителю побуждаемому естественной циркуляцией двигаться по кругу котёл - ТА. Но движение теплоносителя через ОК не всегда бывает достаточным, не часто, но иногда случается так, что после остановки насоса лепесток приоткрывается всего лишь на чуть-чуть или не открывается вовсе, потому в обход ОК предусмотрительный пользователь монтирует обводную линия с шаровым краном, при работе насоса шаровой кран всегда должен быть закрыт, открывают его только в случаях долговременного отсутствия электроэнергии, поломке насоса и неудовлетворительной работе лепесткового обратного клапана.
Следует так же знать, что клапан в трёхходовом, в силу причин, может неожиданно залипнуть в изначальном положении, такие случаи редки, но встречаются, и такое залипание может привести к беде, если не среагировать вовремя на неполадку, при залипании клапана теплоноситель бегая по малому кругу быстро нагреется и котёл закипит, повезёт если вовремя сработает подрывник и пар пойдёт наружу, если же подрывник имеет какую то проблему, в худшем случае может произойти взрыв котла с непредсказуемыми последствиями, на ютьюбе есть примеры с разрывами ТТ-котлов, гляньте на них хотя бы из любопытства.
Поэтому нужно приучить себя к тому, что после запуска котла не следует быстро покидать котельную, но оставаться в ней до появления циркуляции между котлом и ТА. Но и это может не выручить от закипания котла даже если пользователь сразу среагирует на несрабатывание клапана, прикрытие заслонки и шибера не гарантируют, что теплоноситель не начнёт превращаться в пар, так, что лучше не рисковать, много лучше заранее доработать обвязку котла чем расхлёбывать возможные последствия, всего то и делов сделать дополнительную врезку соединяющую между собой обратную трубу и насос, а во врезке иметь шаровой кран или задвижку, что позволит пускать теплоноситель в обход трёхходового в случае необходимости. При замеченном зависании клапана трёхходового необходимо сразу же полностью открыть шаровой кран или задвижку, далее наблюдать по термометру установленному перед входом в котёл как проходит смешивание двух потоков поступающих в насос, если температура теплоносителя заходящего в котёл почти не меняется необходимо перекрывать доступ воздуха к котлу, если же температура на термометре начала падать с помощью крана или задвижки можно поиграться с уменьшением-увеличением прохода воды через врезку, как бы там ни было, при должном внимании котёл уже не закипит и без особых проблем можно довести протопку до конца.
Твердотопливный котёл невозможно вывести из рабочего режима моментально потому к нему следует относится более серьёзно чем к другим котлам имеющих автоматику отвечающую почти за всё, да, приходится больше трудов и средств вкладывать в его обвязку, но если объективно оценивать возможные последствия, то уж лучше один потратиться в попытке до минимума снизить риски, чем полагаясь на авось и немного сэкономив продолжать сосуществовать рядом с довольно таки опасным прибором.
Да и гибкая подводка в отоплении ни к чему.
Краны лучше с ручками чем с бабочками, спустя время легче открывать.
ответить
Ilya
Срок службы полипропиленовой трубы при нагреве от 60 градусов маловат. Хотя, если делать себе или всё на теплых полах, а труба нигде не прячется в стену, то норм. Только готовьтесь, если труба без алюминиевой маркировки или алюминий гофрированный, то вы регулярно будете прочищать забитые теплые полы, перепаивать стыки труб, менять потекшую арматуру, забитые клапаны и регуляторы теплого пола. Если повесите батареи, то менять их потекшие. Плюс ещё больше будет окалины и глины. В общем отоплением на полипропиленовых трубах только теплицы греть. А дураков столько много, что лучше ничего не делать, тк нагадят и накосячат точно. Да и армированный алюминием полипропилен дорогучий уже, проблемный при работе и эксплуатации.
ответить
Срок службы полипропиленовой трубы при нагреве от 60 градусов маловат. Хотя, если делать себе или всё на теплых полах, а труба нигде не прячется в стену, то норм. Только готовьтесь, если труба без алюминиевой маркировки или алюминий гофрированный, то вы регулярно будете прочищать забитые теплые полы, перепаивать стыки труб, менять потекшую арматуру, забитые клапаны и регуляторы теплого пола. Если повесите батареи, то менять их потекшие. Плюс ещё больше будет окалины и глины. В общем отоплением на полипропиленовых трубах только теплицы греть. А дураков столько много, что лучше ничего не делать, тк нагадят и накосячат точно. Да и армированный алюминием полипропилен дорогучий уже, проблемный при работе и эксплуатации.
ответить
Андрей
Добра Вам Александр. Занимаюсь монтажом подобных систем так вот из опыта напишу Вам один не приятный случай. Котел тт изначально был обвязан ппр трубой при этом система закрытого типа так вот в один прекрасный момент от неопытности истопщика вся эта -кухня- пошла в разнос, подрывные клапана на сработали по хз какой причине. в месте пайки ппр трубы от высокой температуры и давления просто пососкальзывали и 600 литров кипятка и пара хлынули в котельную( благо никто не пострадал) кроме кота. он сварился. Обвязуйте котёл только металом, дублируйте подрывные клапана, при возможноти делайте систему открытого типа. С Ув.
ответить
Добра Вам Александр. Занимаюсь монтажом подобных систем так вот из опыта напишу Вам один не приятный случай. Котел тт изначально был обвязан ппр трубой при этом система закрытого типа так вот в один прекрасный момент от неопытности истопщика вся эта -кухня- пошла в разнос, подрывные клапана на сработали по хз какой причине. в месте пайки ппр трубы от высокой температуры и давления просто пососкальзывали и 600 литров кипятка и пара хлынули в котельную( благо никто не пострадал) кроме кота. он сварился. Обвязуйте котёл только металом, дублируйте подрывные клапана, при возможноти делайте систему открытого типа. С Ув.
ответить
Александр
Бесперебойник тебе не нужен. Советую лучше пусти обводную трубу с обратным клапаном параллельно обратке от самого теплоаккумулятора до котла (чтоб ни какие грязевики, насосы, трехходовой и тд не стояли на пути обратки. Тогда при отключении электроэнергии вода сама будет циркулировать (с достаточной скоростью, чтоб котел не взорвался. И на первом круге трубу потолще бы (а байпас насос итд можно оставить того же диаметра. Полипропилен должен выдержать, если не перетапливать (до 80 гр систему натапливай, больше не надо.
ответить
Бесперебойник тебе не нужен. Советую лучше пусти обводную трубу с обратным клапаном параллельно обратке от самого теплоаккумулятора до котла (чтоб ни какие грязевики, насосы, трехходовой и тд не стояли на пути обратки. Тогда при отключении электроэнергии вода сама будет циркулировать (с достаточной скоростью, чтоб котел не взорвался. И на первом круге трубу потолще бы (а байпас насос итд можно оставить того же диаметра. Полипропилен должен выдержать, если не перетапливать (до 80 гр систему натапливай, больше не надо.
ответить
Илья
Все сделано не плохо, но обвязка котла только металл (или медь, и трехходовый клапан надо ставить с неперекрываемым байпасом. Тоже такой поставил на мучился с ним, он для систем без буферной ёмкости, получается котёл греет малый контур нагревается до 55г клапан открывается и с буфера поступает холодная вода, термостат в клапан остывает и перекрывает его( принципикак в автомобиле) и так по кругу. Проставил себе 61г и балансировочный вентиль, все работает просто супер!
ответить
Все сделано не плохо, но обвязка котла только металл (или медь, и трехходовый клапан надо ставить с неперекрываемым байпасом. Тоже такой поставил на мучился с ним, он для систем без буферной ёмкости, получается котёл греет малый контур нагревается до 55г клапан открывается и с буфера поступает холодная вода, термостат в клапан остывает и перекрывает его( принципикак в автомобиле) и так по кругу. Проставил себе 61г и балансировочный вентиль, все работает просто супер!
ответить
Кока
Система обвязки фуфдо, первое Ф труб заужен до безобразия пп должен быть 40 Ф, второе если свет аыклюсят как утебя будит работать самотек, почему нет байпаса для гравитацыоного протока воды? Почему нет групы безопасности на системе тбп от котла? Кароче очередной кулибин
ответить
Система обвязки фуфдо, первое Ф труб заужен до безобразия пп должен быть 40 Ф, второе если свет аыклюсят как утебя будит работать самотек, почему нет байпаса для гравитацыоного протока воды? Почему нет групы безопасности на системе тбп от котла? Кароче очередной кулибин
ответить
Ilya
Подскажите, ваш бак не из нержавейки, не эмалированный из нутрии, без магниевого анода. На долго хватит, как думаете? Не будет проблем, например, если часть труб отопления с повышенной диффузией кислорода (полипропилен без не перфорированной алюминиевой армировки)
ответить
Подскажите, ваш бак не из нержавейки, не эмалированный из нутрии, без магниевого анода. На долго хватит, как думаете? Не будет проблем, например, если часть труб отопления с повышенной диффузией кислорода (полипропилен без не перфорированной алюминиевой армировки)
ответить
POTOP06
Че тут все муть гонят насчет обвязки металлом от котла 2м. У меня в гараже котел Мозырь 20 квт переход с 40 на 32 металл валтек далее пп валфекс с аллюминькой и ни чего не греется ни от котла не от дымохода(159 сталь) темп 70 град. ИДИТЕ Н умники знаем таких монтажников
ответить
Че тут все муть гонят насчет обвязки металлом от котла 2м. У меня в гараже котел Мозырь 20 квт переход с 40 на 32 металл валтек далее пп валфекс с аллюминькой и ни чего не греется ни от котла не от дымохода(159 сталь) темп 70 град. ИДИТЕ Н умники знаем таких монтажников
ответить
с:
Ну вы и на мудрили с системой отопления зачем так много градусников, не нужен вам и трёх ходовой клапан он вообще ненужен только головная боль от него со временем и ёмкость буферную нужно чтоб она находилась на уровне батарей но не выше не в коем случае.
ответить
Ну вы и на мудрили с системой отопления зачем так много градусников, не нужен вам и трёх ходовой клапан он вообще ненужен только головная боль от него со временем и ёмкость буферную нужно чтоб она находилась на уровне батарей но не выше не в коем случае.
ответить
al
Был случай, вишел из строя трех ходовой клапан, еще немного и луснул бы котел или акомулятор, вот задумываюсь кинуть дежурку, в помищении батареи холодные а котел кипит з бочкой.
ответить
Был случай, вишел из строя трех ходовой клапан, еще немного и луснул бы котел или акомулятор, вот задумываюсь кинуть дежурку, в помищении батареи холодные а котел кипит з бочкой.
ответить
