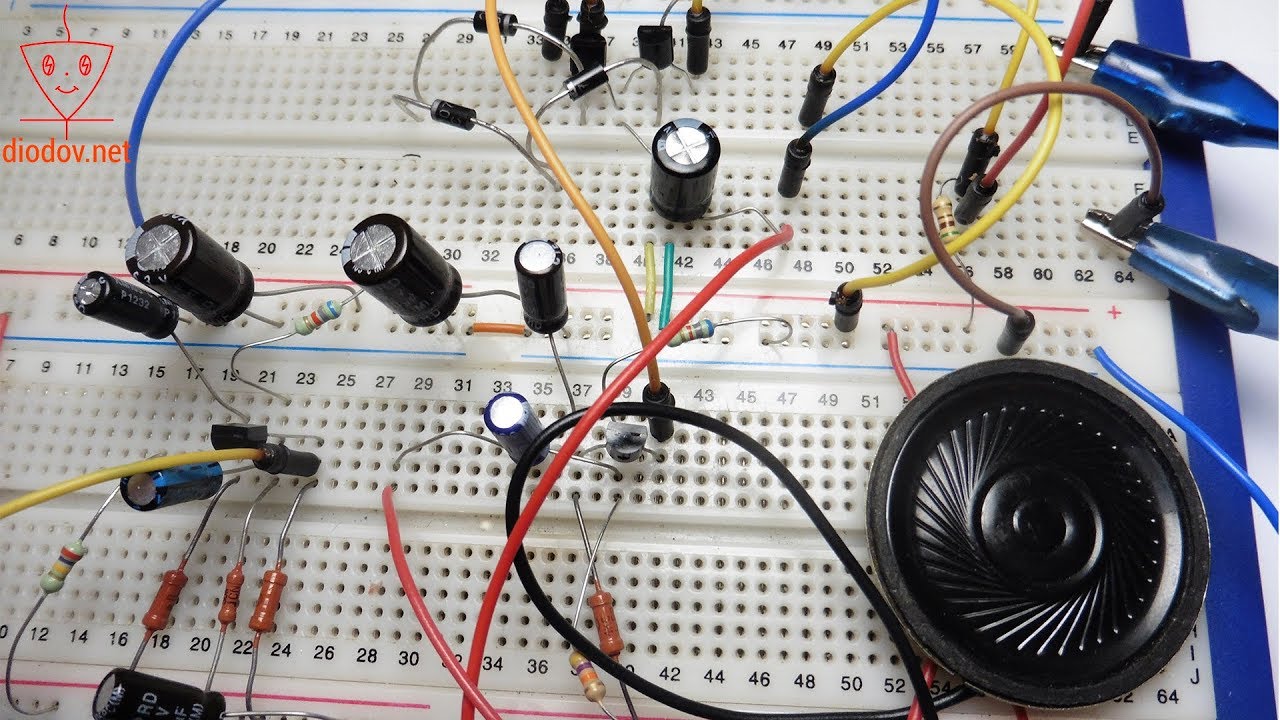

ВЫХОДНОЙ УСИЛИТЕЛЬ МОЩНОСТИ Собери усилитель с нуля #6
содержание видео
Дата: 2020-09-04
Похожие видео
Комментарии и отзывы: 10
Виталий
Доброго времени суток
Занимаюсь схемотехникой не первый год и не на уровне новичка.
Недавно нарвался на этот канал и во многом был приятно удивлен, есть конечно и пожелания и благодарности и замечания, но в целом хорошо, особенно начинающим, у меня такого не было.
Смотрю цикл видео для начинающих (больше для оценки и если что посоветовать кому, просмотрел уже 35 видосов этого цикла, все шло хорошо до тразисторов и расчета усилителя на их основе и тут я стал со многим не согласен, немного расскажу с чем не согласен, может поможет, может и я сам не прав, мог что-то просмотреть или недоуслышать
- Не явно рассказаны самый фундаментальные законы транзистора: Iэ = Iб + Iк, Iк = Iб h21, Uбэ = 0, 6. 0, 9V
- ни слова про fiT (фи транзистора) температурный потенциал транзистора = 25mV, который нужен для расчета схемы, фундаментальный параметр
- не услышал про схемы включения транзистора по тому какой потенциал является общим ОЭ, ОК, ОБ и их усилительный свойства и сопротивления вх/вых
- не услышал про входное сопротивление каскада и транзистора, как его рассчитать,
- из чего складывается выходное сопротивление транзистора,
- расчет коэффициент усиления по напряжению для каскада ОЭ
- Согласование, в данном случае согласование по мощности почти никогда не используется, это актуально для ВЧ/СВЧ, тут же обычно по входу снять максимум амплитуды напряжения и усилить ее (высокое входное сопротивление, а выход сделать с минимальным сопротивлением (проф. усилки имеют коэффициент демпфирования 1000+ для 4 Ом, это значит выходное сопротивление порядка 0, 004 Ом и ниже)
- не услышал полноценно про роль резисторов и конденсаторов в цепи эмиттера, и как повысить стабильность (глубина ООС, увеличить входное сопротивление транзистора, но не потерять коэффициент усиления по напряжению.
- если знать сопротивление входные/выходные то и конденсаторы проходные легче рассчитывать (один из вариантов расчета Rвх каскада > 25. 50 Xc )
Меня всегда учили
1. что для расчета схемы достаточно всего 2 параметров транзистора (Uбэ и h21) и 3 основных закона лежащих в основе (Iэ = Iб + Iк, Iк = Iб h21, fiT = 25mV) (+ учитывая предельно-допустимые параметры напряжения и тока, при этом не пользоваться графиками ВАХ, производители их часто и не приводят.
2. если требуются подстроечные элементы или схема требует подбора транзисторов из данной серии транзисторов для каждого устройства, то это плохая схема (конечно есть исключения.
Расчет всегда в два этапа: статический и динамический
- статический, схема разрывается по конденсаторам, расчет рабочих точек и токов покоя и др. по постоянному току.
- динамический, конденсаторы закорачиваются, шины питания и земли приравнивается, рассчитываются входные и выходные сопротивления, коэфф. усиления по напряжению и др.
p. s. Пока что видел канал достойный, особенно для новичков.
ответить
Доброго времени суток
Занимаюсь схемотехникой не первый год и не на уровне новичка.
Недавно нарвался на этот канал и во многом был приятно удивлен, есть конечно и пожелания и благодарности и замечания, но в целом хорошо, особенно начинающим, у меня такого не было.
Смотрю цикл видео для начинающих (больше для оценки и если что посоветовать кому, просмотрел уже 35 видосов этого цикла, все шло хорошо до тразисторов и расчета усилителя на их основе и тут я стал со многим не согласен, немного расскажу с чем не согласен, может поможет, может и я сам не прав, мог что-то просмотреть или недоуслышать
- Не явно рассказаны самый фундаментальные законы транзистора: Iэ = Iб + Iк, Iк = Iб h21, Uбэ = 0, 6. 0, 9V
- ни слова про fiT (фи транзистора) температурный потенциал транзистора = 25mV, который нужен для расчета схемы, фундаментальный параметр
- не услышал про схемы включения транзистора по тому какой потенциал является общим ОЭ, ОК, ОБ и их усилительный свойства и сопротивления вх/вых
- не услышал про входное сопротивление каскада и транзистора, как его рассчитать,
- из чего складывается выходное сопротивление транзистора,
- расчет коэффициент усиления по напряжению для каскада ОЭ
- Согласование, в данном случае согласование по мощности почти никогда не используется, это актуально для ВЧ/СВЧ, тут же обычно по входу снять максимум амплитуды напряжения и усилить ее (высокое входное сопротивление, а выход сделать с минимальным сопротивлением (проф. усилки имеют коэффициент демпфирования 1000+ для 4 Ом, это значит выходное сопротивление порядка 0, 004 Ом и ниже)
- не услышал полноценно про роль резисторов и конденсаторов в цепи эмиттера, и как повысить стабильность (глубина ООС, увеличить входное сопротивление транзистора, но не потерять коэффициент усиления по напряжению.
- если знать сопротивление входные/выходные то и конденсаторы проходные легче рассчитывать (один из вариантов расчета Rвх каскада > 25. 50 Xc )
Меня всегда учили
1. что для расчета схемы достаточно всего 2 параметров транзистора (Uбэ и h21) и 3 основных закона лежащих в основе (Iэ = Iб + Iк, Iк = Iб h21, fiT = 25mV) (+ учитывая предельно-допустимые параметры напряжения и тока, при этом не пользоваться графиками ВАХ, производители их часто и не приводят.
2. если требуются подстроечные элементы или схема требует подбора транзисторов из данной серии транзисторов для каждого устройства, то это плохая схема (конечно есть исключения.
Расчет всегда в два этапа: статический и динамический
- статический, схема разрывается по конденсаторам, расчет рабочих точек и токов покоя и др. по постоянному току.
- динамический, конденсаторы закорачиваются, шины питания и земли приравнивается, рассчитываются входные и выходные сопротивления, коэфф. усиления по напряжению и др.
p. s. Пока что видел канал достойный, особенно для новичков.
ответить
Хайпо
Все хорошо описано. Но хотелось бы сделать некоторые поправки в схему. Раз питаемся от однополярного источника, то при показанном подключении динамика, он будет работать не совсем правильно. Почему. В данном случае, динамик по сути будет только втягиваться. Те работать на отрицательную полуволну. Это связано с тем, что при открытии нижнего транзистора, минус динамика окажется на плюсе источника, а плюс динамика- на минусе источника. Динамик втянет диффузор, сформируя отрицательную полуволну. Но когда откроется верхний транзистор, то оба полюса динамика окажутся на плюсе источника, т. е под одним и тем же потенциалом. Динамик, естественно, не вытолкнет диффузор, так как работа не совершиться, из-за отсутствия разности потенциалов! То же самое будет, если подключить динамик не к плюсу источника, а к минусу, только все описанные процессы будут идти наоборот. Если говорить короче, то сигнал на динамике будет всегда ниже нуля или всегда выше нуля, если посадить динамик на минус источника. А если говорить еще проще, то напряжение на динамике никогда не будет менять свою полярность! И качество звука страдает из-за этого! Для того, что бы динамик работал правильно, нужно посадить его на ноль, относительно которого, напряжение будет меняться в положительную или отрицательную сторону! С двухполярным все куда проще. Нулем является соединение двух источников. Но что делать, если источник однополярный. Для этого динамик сажают на конденсаторный делитель напряжения. Если говорить проще, то между плюсом и минусом источника включают два последовательно соединенных конденсатора одинаковой емкости, а в точку их соединения сажают динамик. В таком случае, когда откроется верхний транзистор- ток пойдет через него->динамик->нижний кондер делителя на минус источника, а когда откроется нижний- то через верхний кондер делителя->динамик->нижний транзистор на минус. Таким образом на динамике будут обе полуволны. Такая схема называется полумостовая схема.
ответить
Все хорошо описано. Но хотелось бы сделать некоторые поправки в схему. Раз питаемся от однополярного источника, то при показанном подключении динамика, он будет работать не совсем правильно. Почему. В данном случае, динамик по сути будет только втягиваться. Те работать на отрицательную полуволну. Это связано с тем, что при открытии нижнего транзистора, минус динамика окажется на плюсе источника, а плюс динамика- на минусе источника. Динамик втянет диффузор, сформируя отрицательную полуволну. Но когда откроется верхний транзистор, то оба полюса динамика окажутся на плюсе источника, т. е под одним и тем же потенциалом. Динамик, естественно, не вытолкнет диффузор, так как работа не совершиться, из-за отсутствия разности потенциалов! То же самое будет, если подключить динамик не к плюсу источника, а к минусу, только все описанные процессы будут идти наоборот. Если говорить короче, то сигнал на динамике будет всегда ниже нуля или всегда выше нуля, если посадить динамик на минус источника. А если говорить еще проще, то напряжение на динамике никогда не будет менять свою полярность! И качество звука страдает из-за этого! Для того, что бы динамик работал правильно, нужно посадить его на ноль, относительно которого, напряжение будет меняться в положительную или отрицательную сторону! С двухполярным все куда проще. Нулем является соединение двух источников. Но что делать, если источник однополярный. Для этого динамик сажают на конденсаторный делитель напряжения. Если говорить проще, то между плюсом и минусом источника включают два последовательно соединенных конденсатора одинаковой емкости, а в точку их соединения сажают динамик. В таком случае, когда откроется верхний транзистор- ток пойдет через него->динамик->нижний кондер делителя на минус источника, а когда откроется нижний- то через верхний кондер делителя->динамик->нижний транзистор на минус. Таким образом на динамике будут обе полуволны. Такая схема называется полумостовая схема.
ответить
Шамиль
Очень понравился цикл этих видео! Большое спасибо) Теперь знаю как это работает)
Что не понял:
1. Как рассчитать выходные и входные сопротивления предварительного и выходного усилителей?
2. Как образовывается нужное падение напряжения на выходных транзисторах с помощью диодов? Знаю что на них падает определенное напряжение (от 0, 2 до 0, 8 В, но что-то пока не пойму. R3 нужен для смещения (приоткрытия) VT3. А что делают диоды? Они призакрывают VT4? Так что ли?
3. Как будет течь ток по открытому транзистору VT3 (на последней схеме, в конце видео? Он же просто + замыкает на +.
4. Как мы можем увеличить выходное напряжение в предварительном усилителе?
5. VT2 же относится к предварительному усилителю? (подключенный по схеме с общим коллектором.
Если сможете ответить, было бы хорошо, а если снимите ролик - просто супер! :-) Но и на этом тоже спасибо)
ответить
Очень понравился цикл этих видео! Большое спасибо) Теперь знаю как это работает)
Что не понял:
1. Как рассчитать выходные и входные сопротивления предварительного и выходного усилителей?
2. Как образовывается нужное падение напряжения на выходных транзисторах с помощью диодов? Знаю что на них падает определенное напряжение (от 0, 2 до 0, 8 В, но что-то пока не пойму. R3 нужен для смещения (приоткрытия) VT3. А что делают диоды? Они призакрывают VT4? Так что ли?
3. Как будет течь ток по открытому транзистору VT3 (на последней схеме, в конце видео? Он же просто + замыкает на +.
4. Как мы можем увеличить выходное напряжение в предварительном усилителе?
5. VT2 же относится к предварительному усилителю? (подключенный по схеме с общим коллектором.
Если сможете ответить, было бы хорошо, а если снимите ролик - просто супер! :-) Но и на этом тоже спасибо)
ответить
WolfTheGrey
Даешь тему по операм!
Очень большая мутная, и непонятная. Двух полярное питание, однополярное. компараторы, интегрировать, дифференциалы.
А спец усилители на микросхемах? Собираешь по даташиту, и радуешся. Есть там прикольные фишки, как опер уводить в чистый класс А. Точно не помню как называется общая ООС ( когда единой оос обхвачен весь каскад усиления состоящий из нескольких опер)
Как видишь опять скатились к операм.
ответить
Даешь тему по операм!
Очень большая мутная, и непонятная. Двух полярное питание, однополярное. компараторы, интегрировать, дифференциалы.
А спец усилители на микросхемах? Собираешь по даташиту, и радуешся. Есть там прикольные фишки, как опер уводить в чистый класс А. Точно не помню как называется общая ООС ( когда единой оос обхвачен весь каскад усиления состоящий из нескольких опер)
Как видишь опять скатились к операм.
ответить
Adilbek
Отличный цикл, спасибо!
Очень полезная схема подачи - немного теории, разбор схемы подключения и движения токов в ней и практическое применение.
Мне, как начинающему радиолюбителю, особенно понравилось как Вы доходчиво рассказали о нюансах обратной связи при подключении транзисторов.
Продолжайте пожалуйста в том же духе!
ответить
Отличный цикл, спасибо!
Очень полезная схема подачи - немного теории, разбор схемы подключения и движения токов в ней и практическое применение.
Мне, как начинающему радиолюбителю, особенно понравилось как Вы доходчиво рассказали о нюансах обратной связи при подключении транзисторов.
Продолжайте пожалуйста в том же духе!
ответить
Максим
Баловался с похожей схемой на макетке. Только предусилитель был одинокаскадный, а выходной каскад делал на одном КТ819 так же с общим эмиттером, без всяких комплементарных пар (за неимением таковых в наличии.
Правда контакты на макетке это реально беда, чуть шевельнешь и громкость падает раза в два.
ответить
Баловался с похожей схемой на макетке. Только предусилитель был одинокаскадный, а выходной каскад делал на одном КТ819 так же с общим эмиттером, без всяких комплементарных пар (за неимением таковых в наличии.
Правда контакты на макетке это реально беда, чуть шевельнешь и громкость падает раза в два.
ответить
Руслан
попробовал сделать схему усилителя на двух каскадах, совсем ничего не получилось, Питание было 12 в но и сопротивление динамика 12-14 ом в общем детали получились такие, Rk1 = 6Kom. Rэ1 = 1, 2 Ком Rб1 = 34 Ком и Rб2 = 6 Ком, транзистор с усилением примерно 480, второй каскад аналоичен, но звука нету.
ответить
попробовал сделать схему усилителя на двух каскадах, совсем ничего не получилось, Питание было 12 в но и сопротивление динамика 12-14 ом в общем детали получились такие, Rk1 = 6Kom. Rэ1 = 1, 2 Ком Rб1 = 34 Ком и Rб2 = 6 Ком, транзистор с усилением примерно 480, второй каскад аналоичен, но звука нету.
ответить
Кирилл
Объясните путь тока на схеме в 13: 30 при положительной и отрицательной полуволне. Что-то не пойму. VT2 открывается, ток идёт от + через VT2, а дальше куда ведь VT3 ещё закрыт? Через С2 и динамик опять на +?
ответить
Объясните путь тока на схеме в 13: 30 при положительной и отрицательной полуволне. Что-то не пойму. VT2 открывается, ток идёт от + через VT2, а дальше куда ведь VT3 ещё закрыт? Через С2 и динамик опять на +?
ответить
Simply
Всё хорошо, только не совсем понятно как произвести согласование предварительного с выходным, где расчёт?
Смотрю все ваши видео. жду новых.
ответить
Всё хорошо, только не совсем понятно как произвести согласование предварительного с выходным, где расчёт?
Смотрю все ваши видео. жду новых.
ответить
Сергей
С некоторых пор я пересматриваю все подряд ваши видио. Очень нравится. Соберите радиоприемник это будет так же многим интересно.
ответить
С некоторых пор я пересматриваю все подряд ваши видио. Очень нравится. Соберите радиоприемник это будет так же многим интересно.
ответить
