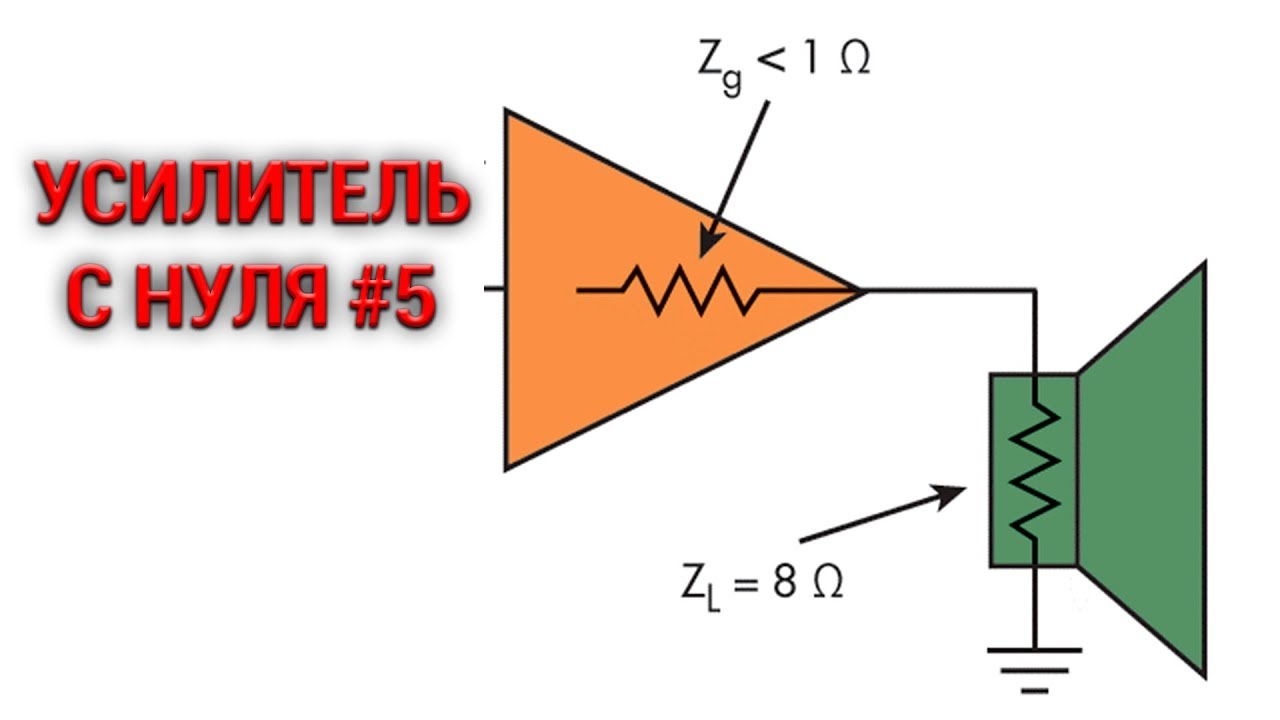

СОГЛАСОВАНИЕ СОПРОТИВЛЕНИЙ Собери усилитель с нуля #5
содержание видео
Дата: 2020-09-04
Похожие видео
Комментарии и отзывы: 10
Андрей
Кстати это легко понять и без всяких формул) Есть внутреннее сопротивление источника питания и есть сопротивление нагрузки. На любом сопротивлении выделяется энергия, например ввидя тепла.
Допустим мы сделали сопротивление нагрузки равно близкое к 0. То в цепи резко возрастет ток, и весь он будет протекать через внутреннее сопротивление источника питания, которое бедное будет нагреваться. Тоесть батарейка у нас нагреется. Получается вся энергия будет выделяться не в зоне нагрузки а в батарее.
Теперь мы наоборот сделаем сопротивление нагрузки слишком большим. Ну а тут в цепи будет очень маленький ток и он просто не будет отрабатывать по полной всю мощность.
То есть если плавно начинать понижать сопр. нагрузки то как только оно перейдет границу равную с сопр ист питания (станет меньше) то чать энергии будет выделяться в батарее. И чем мы сильнее уменьшаем сопротивление нагрузки, тем боьше энергии будет выделяться на батарейке. Фуффф как то вот так)
ответить
Кстати это легко понять и без всяких формул) Есть внутреннее сопротивление источника питания и есть сопротивление нагрузки. На любом сопротивлении выделяется энергия, например ввидя тепла.
Допустим мы сделали сопротивление нагрузки равно близкое к 0. То в цепи резко возрастет ток, и весь он будет протекать через внутреннее сопротивление источника питания, которое бедное будет нагреваться. Тоесть батарейка у нас нагреется. Получается вся энергия будет выделяться не в зоне нагрузки а в батарее.
Теперь мы наоборот сделаем сопротивление нагрузки слишком большим. Ну а тут в цепи будет очень маленький ток и он просто не будет отрабатывать по полной всю мощность.
То есть если плавно начинать понижать сопр. нагрузки то как только оно перейдет границу равную с сопр ист питания (станет меньше) то чать энергии будет выделяться в батарее. И чем мы сильнее уменьшаем сопротивление нагрузки, тем боьше энергии будет выделяться на батарейке. Фуффф как то вот так)
ответить
muertos
Автор путает понятия коэффициент полезного действия и максимальной мощности. Они не тождественны и если выходная мощность максимальна, то это не означает, что и коэффициент полезного действия максимален. Тут вам уже писали, что при вашей максимальной выходной мощности будет КПД равный 50%. Если это применить к усилителю для динамиков, то половина его потребляемой мощности будет выделяться просто в виде тепла на самом усилителе. Пока раскачиваются крошечные динамики со смешной мощностью это особо не чувствуется, но если перейти к нормальным динамикам, то на ваш усилитель из-за его максимального КПД придется вешать нормальное охлаждение (как и на любой другой обычный усилитель) или он тупо перегреется и выйдет из строя. Если бы вами был раскрыт этот момент, то видео было бы весьма годным, а так, увы, очень однобокая подача материала и в теории плаваете.
ответить
Автор путает понятия коэффициент полезного действия и максимальной мощности. Они не тождественны и если выходная мощность максимальна, то это не означает, что и коэффициент полезного действия максимален. Тут вам уже писали, что при вашей максимальной выходной мощности будет КПД равный 50%. Если это применить к усилителю для динамиков, то половина его потребляемой мощности будет выделяться просто в виде тепла на самом усилителе. Пока раскачиваются крошечные динамики со смешной мощностью это особо не чувствуется, но если перейти к нормальным динамикам, то на ваш усилитель из-за его максимального КПД придется вешать нормальное охлаждение (как и на любой другой обычный усилитель) или он тупо перегреется и выйдет из строя. Если бы вами был раскрыт этот момент, то видео было бы весьма годным, а так, увы, очень однобокая подача материала и в теории плаваете.
ответить
DigiMakc
Такое суждение имеет в основном смысл только для:
1. согласования биполярных транзисторов, у которых передача сигнала осуществляется током.
2. Это имеет смысл для согласования каскадов, т. к. там почти всегда используются разделительные конденсаторы. А входные сопротивления обычно довольно высокие.
3. В случае когда стоят разделительные конденсаторы. Т. к от емкости и споротивления нагрузки зависит частотная характеристика.
Но для связки усилитель - динамик это правило не корректно. Рассчет усилителя осуществляют не от его напряжения и внутреннего сопротивления а от сопротивления динамиков. Т. е. усилитель проектируют под нагрузку, а не нагрузку под усилитель.
выходное сопротивление чем ниже, тем больше мощности рассеивается на нагрузке. Вот и вся закономерность.
ответить
Такое суждение имеет в основном смысл только для:
1. согласования биполярных транзисторов, у которых передача сигнала осуществляется током.
2. Это имеет смысл для согласования каскадов, т. к. там почти всегда используются разделительные конденсаторы. А входные сопротивления обычно довольно высокие.
3. В случае когда стоят разделительные конденсаторы. Т. к от емкости и споротивления нагрузки зависит частотная характеристика.
Но для связки усилитель - динамик это правило не корректно. Рассчет усилителя осуществляют не от его напряжения и внутреннего сопротивления а от сопротивления динамиков. Т. е. усилитель проектируют под нагрузку, а не нагрузку под усилитель.
выходное сопротивление чем ниже, тем больше мощности рассеивается на нагрузке. Вот и вся закономерность.
ответить
Fly
Как всегда очень интересно и полезно) Многие похожие каналы смотрел, но такого объяснения как у вас мне найти не удавалось! Просто, понятно, обаснованно, наглядно! Ждем и дальших видео! Пожалуй предложу темы для следующих видео: уроки по разводкам плат в Sprint Layout, Altium Designer, DipTrace. Слои, переходы, экраны, термобарьеры, заливки, выбор ширины дорожек. Знаю, что обучалок много, но они все поверхностные из серии: берем это ставим сюда и соединяем с землей, а дорожку ну вот такую возьмем, например. Потом, было бы здорово увидеть подборочки каких нибудь полезных устройств для самостоятельной сборки (а еще лучше онлайн сборка.
ответить
Как всегда очень интересно и полезно) Многие похожие каналы смотрел, но такого объяснения как у вас мне найти не удавалось! Просто, понятно, обаснованно, наглядно! Ждем и дальших видео! Пожалуй предложу темы для следующих видео: уроки по разводкам плат в Sprint Layout, Altium Designer, DipTrace. Слои, переходы, экраны, термобарьеры, заливки, выбор ширины дорожек. Знаю, что обучалок много, но они все поверхностные из серии: берем это ставим сюда и соединяем с землей, а дорожку ну вот такую возьмем, например. Потом, было бы здорово увидеть подборочки каких нибудь полезных устройств для самостоятельной сборки (а еще лучше онлайн сборка.
ответить
Yupiter
Хочу поправить по поводу эффективности использования батарей. (не схем)
В 1-м варианте где R=1ом и Р= 0, 2 Вт, на самой батарее будут потери в размере 2 Вт. А КПД схемы 10%
В 2-м варианте где R=100ом и Р= 0, 2 Вт, на самой батарее будут потери в размере 0, 02 Вт. КПД схемы 90%
В 3-м варианте где R=10ом и Р= 0, 625 Вт, КПД схемы 50%
В итоге чем ниже выходное сопротивление и выше входное тем выше КПД
ответить
Хочу поправить по поводу эффективности использования батарей. (не схем)
В 1-м варианте где R=1ом и Р= 0, 2 Вт, на самой батарее будут потери в размере 2 Вт. А КПД схемы 10%
В 2-м варианте где R=100ом и Р= 0, 2 Вт, на самой батарее будут потери в размере 0, 02 Вт. КПД схемы 90%
В 3-м варианте где R=10ом и Р= 0, 625 Вт, КПД схемы 50%
В итоге чем ниже выходное сопротивление и выше входное тем выше КПД
ответить
Мой
Ролик супер, одно только не сказали при каком соотношении внутреннего сопротивления источника питания и сопротивления нагрузки сгорит трансформатор.
Трансформатор 100 Вт к нему соединяем нагрузку на 1000 Вт и наблюдаем салют?
Если сопротивление нагрузки больше сопротивления источника питания сгорит трансформатор?
Если да то почему?
ответить
Ролик супер, одно только не сказали при каком соотношении внутреннего сопротивления источника питания и сопротивления нагрузки сгорит трансформатор.
Трансформатор 100 Вт к нему соединяем нагрузку на 1000 Вт и наблюдаем салют?
Если сопротивление нагрузки больше сопротивления источника питания сгорит трансформатор?
Если да то почему?
ответить
Роман
Как мне согласовать бп 12в, усилитель по схеме из видео #3 только с транзистором 2n4401, с динамиком на 8 ом и 3 ватта. Усиливать собираюсь сигнал 10 милливольт от старого плеера радио? Я всё пересчитал на 12в и некоторые данные по даташиту как в видео было. Заработает?
ответить
Как мне согласовать бп 12в, усилитель по схеме из видео #3 только с транзистором 2n4401, с динамиком на 8 ом и 3 ватта. Усиливать собираюсь сигнал 10 милливольт от старого плеера радио? Я всё пересчитал на 12в и некоторые данные по даташиту как в видео было. Заработает?
ответить
Alexandr
Молодец. Все доступно и понятно. Я инженер механик и далек от электротехники, но твои видео смотрю с удовольствием. Жаль у меня в универе такого препода по электротехнике не было. Я этот предмет тогда на трояк сдал( теперь вот наверстываю упущенное.
ответить
Молодец. Все доступно и понятно. Я инженер механик и далек от электротехники, но твои видео смотрю с удовольствием. Жаль у меня в универе такого препода по электротехнике не было. Я этот предмет тогда на трояк сдал( теперь вот наверстываю упущенное.
ответить
Simply
В теории понятно, но не понятно как применить на практике.
К примеру имеем источник 18650 с внутренним сопротивлением 100мом и стветодиод( 7020 с током около 80ма.
Сопротивление светодиода измерить не знаю как, да и как можно повлиять на него.
ответить
В теории понятно, но не понятно как применить на практике.
К примеру имеем источник 18650 с внутренним сопротивлением 100мом и стветодиод( 7020 с током около 80ма.
Сопротивление светодиода измерить не знаю как, да и как можно повлиять на него.
ответить
ТОЭ,
хорошо бы написать зависимость P(Rвх, далее найти производную этой функции и далее найти при каком Rвх функция P(Rвх) максимальна. Если сделать все эти расчёты то получится что при Rвх=Rвых, мощность на Rвх максимальна.
ответить
хорошо бы написать зависимость P(Rвх, далее найти производную этой функции и далее найти при каком Rвх функция P(Rвх) максимальна. Если сделать все эти расчёты то получится что при Rвх=Rвых, мощность на Rвх максимальна.
ответить
