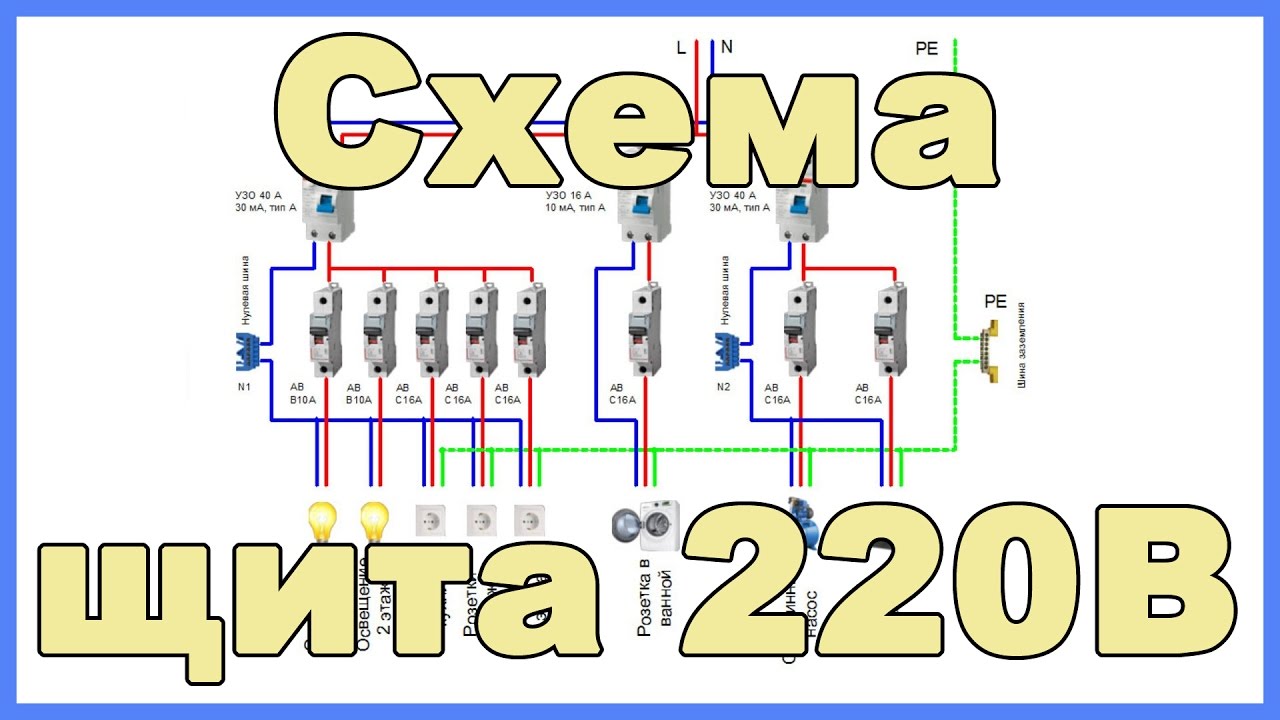

Схема распределительного щита 220В
содержание видео
Дата: 2021-05-19
Похожие видео
Комментарии и отзывы: 10
Анатолий
6 автоматов на 16 ампер и и два автомата на 10 ампер, подключенные после вводного автомата на 16 ампер? Видел чудеса техники, но такое. Даже при самом приблизительном подсчете ( 16 - 6 + 10 - 2 ) - 230 = 26680 ватт или примерно 27 киловатт после 3680 ватт или 3. 7 киловатт. Коэффициент нагрузки схемы 3. 7 / 27 = 0. 137. То есть единичная максимальная мощность бытового электроприбора, подключенного после вводного автомата равна 3. 7 - 0. 137 = 0. 51 киловатта или 0. 51 - 6 = 3. 06 киловатта и 0. 64 киловатта на освещение. При малейшей перегрузке сработает вводной автомат, потому что при таком количестве автоматов отходящих линий и их номиналах перегрузить автомат отходящей линии невозможно. Таким образом перед нами классическая схема группового автомата схемы электроснабжения с вводным автоматом на 50 ампер ( но без ограничителя мощности после него и с завышенными номиналами автоматов после него, установленными вместо выключателей нагрузки на отходящие линии. Попробуем согласовать мощность автоматов отходящих линий с мощностью вводного автомата. При комнатной температуре номинальная мощность автомата на 16 ампер равна 16. 9 - 230 = 3887 ватт или примерно 3. 9 киловатт, мощность в течении более одного часа 16. 9 - 1. 13 - 230 = 4392 ватта или примерно 4. 4 киловатта, мощность в течении менее одного часа ( реально несколько минут ) 16. 9 -1. 45 - 230 = 5636 ватт или примерно 5. 6 киловатта. Суммарная мощность автоматов отходящих линий 4. 4 / 0. 7 = 6. 285, примерно 6. 3 киловатта. Разбиваем мощность по автоматам отходящих линий или автомат на 10 ампер имеет максимальную мощность 10. 5 - 1. 13 - 230 = 2728 ватт или примерно 2. 7 киловатта или 2. 7 - 2 = 5. 4 киловатта, автомат на 4 ампера имеет максимальную мощность 4. 2 - 1. 13 - 230 = 1091 ватт или примерно 1. 1 киловатта, Итого 5. 4 + 1. 1 = 6. 5 киловатта при необходимых 6. 3 киловатта, допустимо, с учетом точности расчетов. Проверяем схему при работе с перегрузкой и 100 % загрузкой с учетом коэффициента нагрузки схемы 0. 7 или 2 - ( 2. 7 - 0. 7 ) + 1. 1 - 0. 7 = 4. 55, примерно 4. 6 киловатта. Мощность автомата на 10 ампер в течении менее одного часа равна 10. 5 - 1. 45 - 230 = 3501 ватт или примерно 3. 5 киловатта. Мощность перегрузки 3. 5 - 2. 7 - 0. 7 = 1. 61 примерно 1. 6 киловатта полная нагрузка вводного автомата равна 2. 7 - 0. 7 + 3. 5 + 1. 1 - 0. 7 = 6. 16 киловатт. Или 6. 16 / 5. 6 = 1. 1, то есть при перегрузке одной из отходящих линий с автоматом на 10 ампер на 45 % перегрузка вводного автомата не более 10 % и автомат отходящей линии сработает первым. Мощность согласована. Окончательно получаем, к автомату на 16 ампер можно подключить две отходящих линии с автоматами на 10 ампер и одну отходящую линию с автоматом на 4 ампера. Единичная максимальная мощность одного электроприбора равна 2. 7 - 0. 7 = 1. 89, примерно 1. 9 киловатта.
ответить
6 автоматов на 16 ампер и и два автомата на 10 ампер, подключенные после вводного автомата на 16 ампер? Видел чудеса техники, но такое. Даже при самом приблизительном подсчете ( 16 - 6 + 10 - 2 ) - 230 = 26680 ватт или примерно 27 киловатт после 3680 ватт или 3. 7 киловатт. Коэффициент нагрузки схемы 3. 7 / 27 = 0. 137. То есть единичная максимальная мощность бытового электроприбора, подключенного после вводного автомата равна 3. 7 - 0. 137 = 0. 51 киловатта или 0. 51 - 6 = 3. 06 киловатта и 0. 64 киловатта на освещение. При малейшей перегрузке сработает вводной автомат, потому что при таком количестве автоматов отходящих линий и их номиналах перегрузить автомат отходящей линии невозможно. Таким образом перед нами классическая схема группового автомата схемы электроснабжения с вводным автоматом на 50 ампер ( но без ограничителя мощности после него и с завышенными номиналами автоматов после него, установленными вместо выключателей нагрузки на отходящие линии. Попробуем согласовать мощность автоматов отходящих линий с мощностью вводного автомата. При комнатной температуре номинальная мощность автомата на 16 ампер равна 16. 9 - 230 = 3887 ватт или примерно 3. 9 киловатт, мощность в течении более одного часа 16. 9 - 1. 13 - 230 = 4392 ватта или примерно 4. 4 киловатта, мощность в течении менее одного часа ( реально несколько минут ) 16. 9 -1. 45 - 230 = 5636 ватт или примерно 5. 6 киловатта. Суммарная мощность автоматов отходящих линий 4. 4 / 0. 7 = 6. 285, примерно 6. 3 киловатта. Разбиваем мощность по автоматам отходящих линий или автомат на 10 ампер имеет максимальную мощность 10. 5 - 1. 13 - 230 = 2728 ватт или примерно 2. 7 киловатта или 2. 7 - 2 = 5. 4 киловатта, автомат на 4 ампера имеет максимальную мощность 4. 2 - 1. 13 - 230 = 1091 ватт или примерно 1. 1 киловатта, Итого 5. 4 + 1. 1 = 6. 5 киловатта при необходимых 6. 3 киловатта, допустимо, с учетом точности расчетов. Проверяем схему при работе с перегрузкой и 100 % загрузкой с учетом коэффициента нагрузки схемы 0. 7 или 2 - ( 2. 7 - 0. 7 ) + 1. 1 - 0. 7 = 4. 55, примерно 4. 6 киловатта. Мощность автомата на 10 ампер в течении менее одного часа равна 10. 5 - 1. 45 - 230 = 3501 ватт или примерно 3. 5 киловатта. Мощность перегрузки 3. 5 - 2. 7 - 0. 7 = 1. 61 примерно 1. 6 киловатта полная нагрузка вводного автомата равна 2. 7 - 0. 7 + 3. 5 + 1. 1 - 0. 7 = 6. 16 киловатт. Или 6. 16 / 5. 6 = 1. 1, то есть при перегрузке одной из отходящих линий с автоматом на 10 ампер на 45 % перегрузка вводного автомата не более 10 % и автомат отходящей линии сработает первым. Мощность согласована. Окончательно получаем, к автомату на 16 ампер можно подключить две отходящих линии с автоматами на 10 ампер и одну отходящую линию с автоматом на 4 ампера. Единичная максимальная мощность одного электроприбора равна 2. 7 - 0. 7 = 1. 89, примерно 1. 9 киловатта.
ответить
elalex
1. Нулевой полюс в вводном автомате ни к чему. К чему - выбрать его по результатам измерений петли Фаза-ноль, и взять повышенной отключающей способности.
2. Вводное УЗО ни к чему. К чему - система УЗИПов 1 класса со своим заземлением.
3. Есть тонкости в проводке к дому.
4. На входе распредщитка должны стоять УЗИПы 2 класса, реле напряжения, только потом УЗО.
5. УЗО на отдельные помещения, тем более 10мА - ни к чему.
6. Все групповые линии дома делятся на 2-3 УЗО разумным образом. Скажем, все линии освещения не должны сидеть на одном УЗО. В каждую комнату я завожу по 2 линии питания, каждая на своём УЗО. Даже желательно сделать питание каждой половинки люстр от разных УЗО.
Групп должно быть как можно больше. Скажем, я завожу на кухни по 3-4 линии питания.
7. Автомат освещения должен быть не более 6А.
Групповые автоматы вообще выбираются не с потолка, а исключительно по результатам измерений петель Фаза-ноль.
Есть проблема автоматов более 13А питания розеток.
8. Никаких дифавтоматов по требованиям токовой селективности быть не должно. В доме не должно быть линий, не защищенных дифзащитой.
9. Быть неэлектриком и делать электрику себе смертельно опасно. Сначала нужно пройти достаточное теоретическое и практическое обучение, посидеть на форумах, а только потом сделать и рассказать, что получилось.
Нужно знать сотню разных тонкостей монтажа, лишь часть из которой я рассказал. В видео не упомянуты важнейшие вещи - ни устройство заземления, ни типы УЗО, ни защитные характеристики автоматов, ни марки кабелей - так, рассказано кое-что про кое-что.
10. Я в Киеве, так что можем поговорить побольше.
ответить
1. Нулевой полюс в вводном автомате ни к чему. К чему - выбрать его по результатам измерений петли Фаза-ноль, и взять повышенной отключающей способности.
2. Вводное УЗО ни к чему. К чему - система УЗИПов 1 класса со своим заземлением.
3. Есть тонкости в проводке к дому.
4. На входе распредщитка должны стоять УЗИПы 2 класса, реле напряжения, только потом УЗО.
5. УЗО на отдельные помещения, тем более 10мА - ни к чему.
6. Все групповые линии дома делятся на 2-3 УЗО разумным образом. Скажем, все линии освещения не должны сидеть на одном УЗО. В каждую комнату я завожу по 2 линии питания, каждая на своём УЗО. Даже желательно сделать питание каждой половинки люстр от разных УЗО.
Групп должно быть как можно больше. Скажем, я завожу на кухни по 3-4 линии питания.
7. Автомат освещения должен быть не более 6А.
Групповые автоматы вообще выбираются не с потолка, а исключительно по результатам измерений петель Фаза-ноль.
Есть проблема автоматов более 13А питания розеток.
8. Никаких дифавтоматов по требованиям токовой селективности быть не должно. В доме не должно быть линий, не защищенных дифзащитой.
9. Быть неэлектриком и делать электрику себе смертельно опасно. Сначала нужно пройти достаточное теоретическое и практическое обучение, посидеть на форумах, а только потом сделать и рассказать, что получилось.
Нужно знать сотню разных тонкостей монтажа, лишь часть из которой я рассказал. В видео не упомянуты важнейшие вещи - ни устройство заземления, ни типы УЗО, ни защитные характеристики автоматов, ни марки кабелей - так, рассказано кое-что про кое-что.
10. Я в Киеве, так что можем поговорить побольше.
ответить
Naron
Всё таки не правильно, что мы имеем смелость браться за всё угодно. Электрификация дома очень ответственное дело и это должен делать только профессиональный с лицензией электрик как на западе. У них ни когда вот так, кто угодно не возьмётся за что угодно. Чтобы стать электриком пока самой низкой квалификации, надо отработать (если возьмут)в компании минимум пол года помощником, набраться опытом и сдать экзамен в соответствующем учреждении. В процессе трудовой деятельности ты подтверждаешь увеличение своего опыта и знании опять квалификационными экзаменами. Чем выше у тебя уровень лицензии, тем охотнее тебя берут на работу и больше ты зарабатываешь. Никогда каменьшик или плотник не возьмутся делать электрику, да и не имеют права. Если при возникновении пожара выяснится, что это из за проводки, то это статья электрику. Поэтому все работают строго по написанной технологии и добросовестно.
ответить
Всё таки не правильно, что мы имеем смелость браться за всё угодно. Электрификация дома очень ответственное дело и это должен делать только профессиональный с лицензией электрик как на западе. У них ни когда вот так, кто угодно не возьмётся за что угодно. Чтобы стать электриком пока самой низкой квалификации, надо отработать (если возьмут)в компании минимум пол года помощником, набраться опытом и сдать экзамен в соответствующем учреждении. В процессе трудовой деятельности ты подтверждаешь увеличение своего опыта и знании опять квалификационными экзаменами. Чем выше у тебя уровень лицензии, тем охотнее тебя берут на работу и больше ты зарабатываешь. Никогда каменьшик или плотник не возьмутся делать электрику, да и не имеют права. Если при возникновении пожара выяснится, что это из за проводки, то это статья электрику. Поэтому все работают строго по написанной технологии и добросовестно.
ответить
Ilya
Александр, с электрикой вы явно ошиблись. перечилсю ошибки.
Автомат выбирается исходя из сечения кабеля, а не нагрузки, у вас кабель 4кв. мм. и не смотря на 3кВт которые вам согласовали, автомат нужно ставить 20А.
Так вы хотя бы не попадете в ситуацию, когда из-за КЗ выбьет вводной автомат на улице, а не во внутреннем щите, т. к. их номиналы совпадают такое может случиться.
Узо на весь дом ставить не рекомендуется, т. к. из-за незначительной утечки может вырубить весь дом, и к примеру холодильник потечет - растает, УЗО ставят на участки, где есть реальная вероятность поражения током и наличия той самой утечки - в основном это влажные помещения. Сам сначала чуть не совершил такую ошибк. хотел на всю квартиру УЗО ставить.
И зачем у вас УЗО на вводе и потом сразу опять УЗО внутри? =)
ответить
Александр, с электрикой вы явно ошиблись. перечилсю ошибки.
Автомат выбирается исходя из сечения кабеля, а не нагрузки, у вас кабель 4кв. мм. и не смотря на 3кВт которые вам согласовали, автомат нужно ставить 20А.
Так вы хотя бы не попадете в ситуацию, когда из-за КЗ выбьет вводной автомат на улице, а не во внутреннем щите, т. к. их номиналы совпадают такое может случиться.
Узо на весь дом ставить не рекомендуется, т. к. из-за незначительной утечки может вырубить весь дом, и к примеру холодильник потечет - растает, УЗО ставят на участки, где есть реальная вероятность поражения током и наличия той самой утечки - в основном это влажные помещения. Сам сначала чуть не совершил такую ошибк. хотел на всю квартиру УЗО ставить.
И зачем у вас УЗО на вводе и потом сразу опять УЗО внутри? =)
ответить
Eugene
Схема внутри дома - дичь.
Где автоматы под бойлеры, тёплый пол, кондиционеры, кухонные и варочные плиты, холодильники, сервер умного дома?
Нужно в идеале на каждую розетку ставить автомат, а сечение провода брать минимум 3-2, 5мм или 3-4мм чтобы можно было сваривать металл в любой комнате. Учитывая нынешний уровень развития микроэлектроники и информационных технологий, считаю непозволительной глупостью не использовать внутри помещений, в которых живёшь - возможности всевозможных датчиков, релюшек и т. п. и устройств ввода/вывода дающей модулями Arduibo/RaspberryPi.
ответить
Схема внутри дома - дичь.
Где автоматы под бойлеры, тёплый пол, кондиционеры, кухонные и варочные плиты, холодильники, сервер умного дома?
Нужно в идеале на каждую розетку ставить автомат, а сечение провода брать минимум 3-2, 5мм или 3-4мм чтобы можно было сваривать металл в любой комнате. Учитывая нынешний уровень развития микроэлектроники и информационных технологий, считаю непозволительной глупостью не использовать внутри помещений, в которых живёшь - возможности всевозможных датчиков, релюшек и т. п. и устройств ввода/вывода дающей модулями Arduibo/RaspberryPi.
ответить
Егор47
Здравствуйте! Подскажите пожалуйста? Я интересуюсь по электрике и мне просто интересно знать, если после дифавтомата с16 подключить двухполюсный автомат В16, будет ли такая связка работать нормально? Как по утечке тока, так и по кз и перегруза? Просто интересно можно же после дифа ставить двухполюсник автомат а не однополюсник? Типо как дублирующий будет и плюс на утечку тоже будет отрабатывать. ?
ответить
Здравствуйте! Подскажите пожалуйста? Я интересуюсь по электрике и мне просто интересно знать, если после дифавтомата с16 подключить двухполюсный автомат В16, будет ли такая связка работать нормально? Как по утечке тока, так и по кз и перегруза? Просто интересно можно же после дифа ставить двухполюсник автомат а не однополюсник? Типо как дублирующий будет и плюс на утечку тоже будет отрабатывать. ?
ответить
Александ
Есть один недостаток. УЗО на -Розетка в ванной- нужно ставить на номинал выше чем номинал автомата. У вас автомат на 16А соответственно УЗО нужно ставить на 25А.
Это нужно потому, что автоматы в течении часа не отключаясь выдерживают ток 1. 13-Iн согласно ГОСТу. Автомат на 16А в течении часа выдержит 18А не отключаясь, а УЗО сгорит.
ответить
Есть один недостаток. УЗО на -Розетка в ванной- нужно ставить на номинал выше чем номинал автомата. У вас автомат на 16А соответственно УЗО нужно ставить на 25А.
Это нужно потому, что автоматы в течении часа не отключаясь выдерживают ток 1. 13-Iн согласно ГОСТу. Автомат на 16А в течении часа выдержит 18А не отключаясь, а УЗО сгорит.
ответить
Sergei
УЗО ставится только туда где доступ к распред коробками ограничен к доступу. Ли бо по отдельным механизмам, На индивидуальную нагрузку, В промышленности, станки, молоты краны, компрессоры, имеют, свою систему защиты. УЗО, будет, только создавать, проблемы, со сварочными аппаратами, подумайте сами своими мозгами.
ответить
УЗО ставится только туда где доступ к распред коробками ограничен к доступу. Ли бо по отдельным механизмам, На индивидуальную нагрузку, В промышленности, станки, молоты краны, компрессоры, имеют, свою систему защиты. УЗО, будет, только создавать, проблемы, со сварочными аппаратами, подумайте сами своими мозгами.
ответить
Михаил
Приветствую, мне в дом надо завести кабель, на столбе есть водной автомат и счетчик на 380, до дома метров 70, собираюсь вести в траншеи, можете примерно схему составить подключения щитка, собираюсь делать скрытую проводку, что там надо узо и еще что то? если не сложно?
ответить
Приветствую, мне в дом надо завести кабель, на столбе есть водной автомат и счетчик на 380, до дома метров 70, собираюсь вести в траншеи, можете примерно схему составить подключения щитка, собираюсь делать скрытую проводку, что там надо узо и еще что то? если не сложно?
ответить
Illia
Якщо ввідний АВ 16А прописаний у договорі, то енергокомпанія як правило дозволяє встановлення 25А і пломбують без проблем. Якщо ще не обломбовано, то просто купуєш 40А АВ, такого ж виробника і на нього ставиш корпус 16А АВ. Опломбують без проблем і не треба чекати нічого =)
ответить
Якщо ввідний АВ 16А прописаний у договорі, то енергокомпанія як правило дозволяє встановлення 25А і пломбують без проблем. Якщо ще не обломбовано, то просто купуєш 40А АВ, такого ж виробника і на нього ставиш корпус 16А АВ. Опломбують без проблем і не треба чекати нічого =)
ответить
