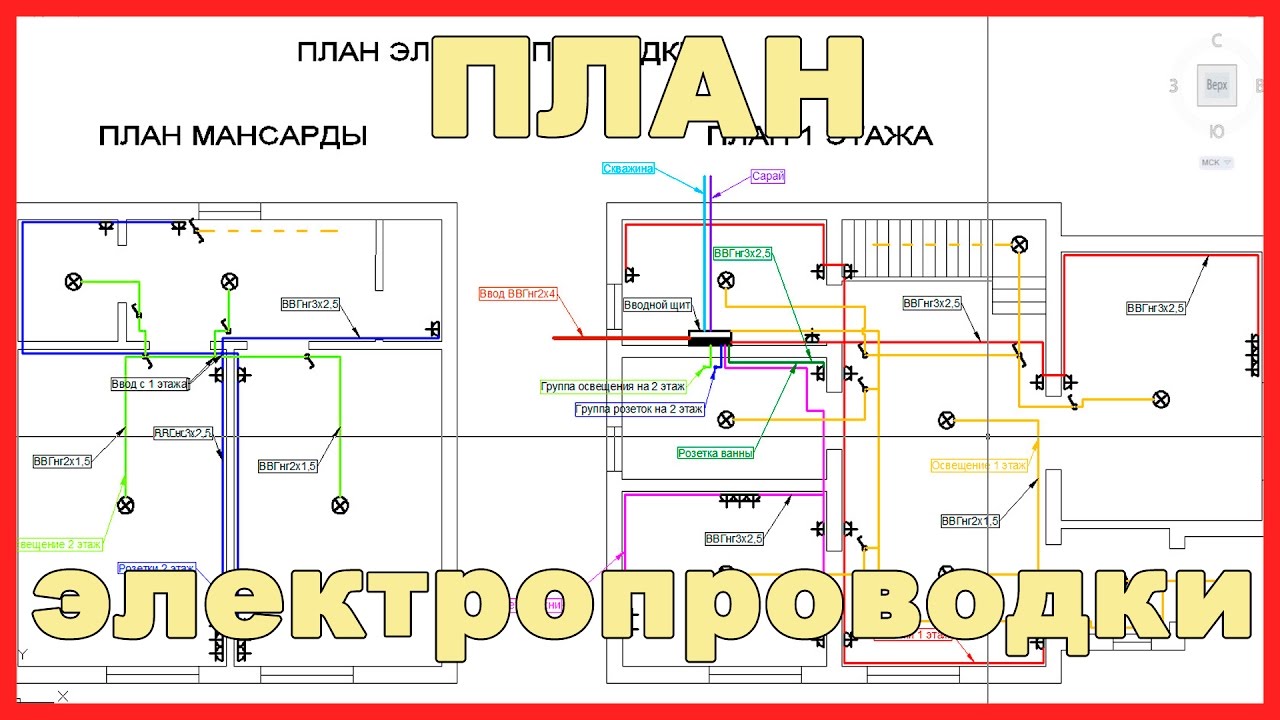

План электропроводки в доме
содержание видео
Дата: 2021-05-19
Похожие видео
Комментарии и отзывы: 10
Иван
Александр, извини ранее написал коммент с аккаунта жены)
Александр:
1. прокладка кабельных линий будет открыто или в штробе? сейчас обычно все розетки устанавливают на высоту 300мм от ур ч п. высота выключателей 800мм-900мм. На кухне розетки привязывай к потребляемому оборудованию с указанием высотных отметок.
2. советую перенести подъем кабельных линий на 2 этаж из ванной комнаты в помещение установки силового щита в левом верхнем/нижнем углу и выйдешь в тех помещение на 2 этаже, закроешь красиво коробом и будет обслуживаемый стояк и возможность дотянуть на 2 этаж еще кабельные линии. В ванной сможешь смело укладывать плитку на стены и не придется кабелями рвать пароизоляцию.
3. Как будешь обогревать дом? Предусмотри розетки под котел через UPS, для защиты котла от -грязной- сети.
4. Я бы в спальне на пустых стенах добавил розетки, они лишними никогда не бывают
5. На мансарде помещение в правом верхнем уголу без освещения
6. При выходи из пристройки, не удобно выкл/вкл свет в холле с лестницей, либо при спуске со 2 этажа практически идти ко выходу чтобы вкл свет в холле - не удобно, подумай насчет стены между входной дверью и дверью в пристройку, все таки середина.
7. С переключателя включать не только 1 светильник на лестничной клетке, но и подходы к ней, вижу так: на 2 этаже переключатель перенести на противоположную сторону вместо выключателя и зажигать свет в коридоре на 2 этаже, на лестничной клетке и на подходе к лестничной клетке на 1 этаже (светильник напротив двери в пристройку, тем самым уберешь 2 выключателя и беготню по выключателям и получишь безопасные подходы к лестнице.
8. Входная группа ночью будет темная можешь смело убрать выключатель и в паре поставить ИК датчик и Фотодатчик, подключаешь последовательно, тем самым исключаешь включение света днем и включение датчика ночью от засвета фотодатчика фарами авто.
Не забывай про IP розеток
ответить
Александр, извини ранее написал коммент с аккаунта жены)
Александр:
1. прокладка кабельных линий будет открыто или в штробе? сейчас обычно все розетки устанавливают на высоту 300мм от ур ч п. высота выключателей 800мм-900мм. На кухне розетки привязывай к потребляемому оборудованию с указанием высотных отметок.
2. советую перенести подъем кабельных линий на 2 этаж из ванной комнаты в помещение установки силового щита в левом верхнем/нижнем углу и выйдешь в тех помещение на 2 этаже, закроешь красиво коробом и будет обслуживаемый стояк и возможность дотянуть на 2 этаж еще кабельные линии. В ванной сможешь смело укладывать плитку на стены и не придется кабелями рвать пароизоляцию.
3. Как будешь обогревать дом? Предусмотри розетки под котел через UPS, для защиты котла от -грязной- сети.
4. Я бы в спальне на пустых стенах добавил розетки, они лишними никогда не бывают
5. На мансарде помещение в правом верхнем уголу без освещения
6. При выходи из пристройки, не удобно выкл/вкл свет в холле с лестницей, либо при спуске со 2 этажа практически идти ко выходу чтобы вкл свет в холле - не удобно, подумай насчет стены между входной дверью и дверью в пристройку, все таки середина.
7. С переключателя включать не только 1 светильник на лестничной клетке, но и подходы к ней, вижу так: на 2 этаже переключатель перенести на противоположную сторону вместо выключателя и зажигать свет в коридоре на 2 этаже, на лестничной клетке и на подходе к лестничной клетке на 1 этаже (светильник напротив двери в пристройку, тем самым уберешь 2 выключателя и беготню по выключателям и получишь безопасные подходы к лестнице.
8. Входная группа ночью будет темная можешь смело убрать выключатель и в паре поставить ИК датчик и Фотодатчик, подключаешь последовательно, тем самым исключаешь включение света днем и включение датчика ночью от засвета фотодатчика фарами авто.
Не забывай про IP розеток
ответить
elalex
При нормальном объяснении сначала показывают 1-линейную схему питания, потом планы участка и дома, каждое - не меньше минуты. На планах дома должны быть наименования помещений.
А с таким видео - непонятно, что, где, как и почему сделано. Непонятно, чей дом.
ответить
При нормальном объяснении сначала показывают 1-линейную схему питания, потом планы участка и дома, каждое - не меньше минуты. На планах дома должны быть наименования помещений.
А с таким видео - непонятно, что, где, как и почему сделано. Непонятно, чей дом.
ответить
Tagil
А почему будете использовать вводной кабель сечением 2-4 мм кв, а не 3-4 мм кв? Защитного заземления не будет? Зачем тогда питающий розетки кабель использовать сечением 3-2, 5 мм кв, если подойдет и 2-2, 5 мм кв? Двухжильный кабель выйдет дешевле по-деньгам.
ответить
А почему будете использовать вводной кабель сечением 2-4 мм кв, а не 3-4 мм кв? Защитного заземления не будет? Зачем тогда питающий розетки кабель использовать сечением 3-2, 5 мм кв, если подойдет и 2-2, 5 мм кв? Двухжильный кабель выйдет дешевле по-деньгам.
ответить
Сергей
Саша делай ввод кабелем 6мм. кв. в будущем может перейдешь на электроотопление (газ будет только дорожать) и будет запас, а то 4мм. кв будет мало. В деньгах потеряешь 10у. е. зато не будешь потом париться.
ответить
Саша делай ввод кабелем 6мм. кв. в будущем может перейдешь на электроотопление (газ будет только дорожать) и будет запас, а то 4мм. кв будет мало. В деньгах потеряешь 10у. е. зато не будешь потом париться.
ответить
RED
А у меня вопрос. Все конечно красиво, но. где брать привязки каждой точки? Какая высота этой точки? Как строитель по такой схеме будет знать где ему конкретно прокладывать тот или другой провод?
ответить
А у меня вопрос. Все конечно красиво, но. где брать привязки каждой точки? Какая высота этой точки? Как строитель по такой схеме будет знать где ему конкретно прокладывать тот или другой провод?
ответить
Заман
Здравствуйте Александр я сам студент и я очень интересуюсь электромонтажом, хотел попросить у вас этот план в авто каде, в эл. варианте, если можно можете отправить?
ответить
Здравствуйте Александр я сам студент и я очень интересуюсь электромонтажом, хотел попросить у вас этот план в авто каде, в эл. варианте, если можно можете отправить?
ответить
John
Саша, а как реализуешь разветвления- коробками? На схеме не увидел. Например фиолетовая группа в правом углу комнаты кабель расходится - будешь ставить коробку?
ответить
Саша, а как реализуешь разветвления- коробками? На схеме не увидел. Например фиолетовая группа в правом углу комнаты кабель расходится - будешь ставить коробку?
ответить
John
На освещение посоветую взять 3Х1, 5. Разница в цене невелика, зато легко подключаются двух секционные люстры, проходные выключатели и вентиляторы с таймером.
ответить
На освещение посоветую взять 3Х1, 5. Разница в цене невелика, зато легко подключаются двух секционные люстры, проходные выключатели и вентиляторы с таймером.
ответить
MsFil8
Александр спасибо очень помогают ваши видео. тоже дошел до электрики, и работа встала. Немного страшно. Буду с нетерпением ждать выхода видео
ответить
Александр спасибо очень помогают ваши видео. тоже дошел до электрики, и работа встала. Немного страшно. Буду с нетерпением ждать выхода видео
ответить
Radik
Бесплатная программа? Какую лучше использовать для создания подобного плана и размещения печатной версии для каждой комнаты (помещения?
ответить
Бесплатная программа? Какую лучше использовать для создания подобного плана и размещения печатной версии для каждой комнаты (помещения?
ответить
