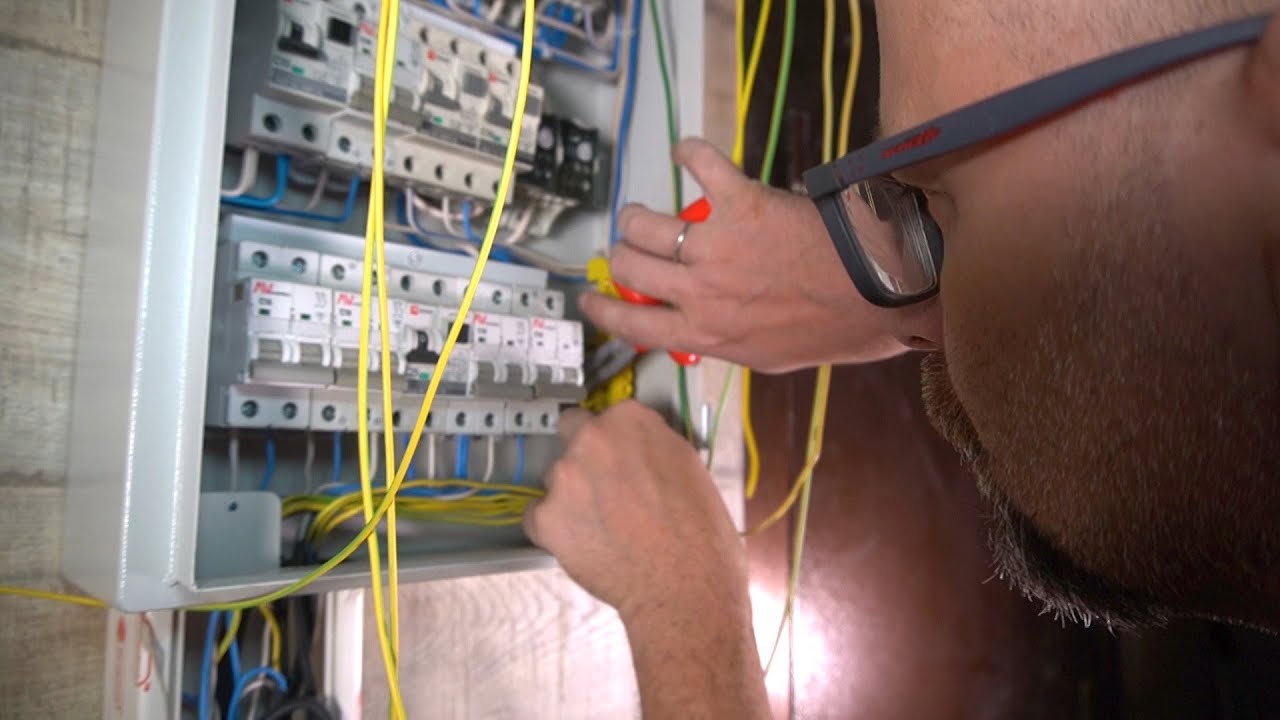

Электрощиток и электропроводка Как сделать самому? СТРОИМ ДЛЯ СЕБЯ
содержание видео
Если следовать правилу фэн-шуя, то нужно соблюсти несколько правил:
1. Сечение электрического кабеля измеряется не в мм, а мм. кв.
2. При прокладке кабелей/проводов в трубе, тем более пластиковой, необходимо соблюдать коэффициент заполнения, а не толкать столько, сколько влезет.
3. На защитные накладки распределительных фазных шин обрезкой шины чуть менее длины накладки не отделаетесь, необходимо, с целью безопасности, надевать торцевые заглушки.
Дата: 2020-06-20
Похожие видео
Комментарии и отзывы: 9
Yura
Всем доброго дня. Собранно в принципе не плохо. Правда, что не все кто считает себя электриком собирает нечто подобное. Есть несколько важных, но:
1. Вопрос по системе заземления, какая была применена. Если TN-CS и жил в кабеле всего 4, то сечения в 6мм2 не хватает для разделения PEN на PE и N, так как в правилах написано минимальное сеченее по меди 10мм2. Если была применена система заземления TT, то возникает сразу несколько вопросов:
1. Почему была выбрана эта система? Система заземления TN-CS не могла обеспечить необходимый уровень защиты?
Так же никто не может исключить факт залипания фазы, при котором ноль будет разобран, а одна или несколько фаз будет продолжать поступать на электро оборудование, что может привезти к трагедии при проведении работ самостоятельно или эксплуатации. Так же может привести к не срабатыванию УЗО электронного типа и поражению электрическим током.
2. Дом подключён к воздушной линии электропередач? Она выполнена неизолированными проводами? (В таком случае разумно было бы рассмотреть установку УЗИП, если они установлены в щите то какой класс был применён? И почему не применён второй класс в доме?
3. При заземлении TT, ОЧЕНЬ важно сопротивление контура заземления, и качество его монтажа. Особенно для человека который первый раз работает сваркой. Поэтому для человека который первый раз сам для себя делает электрику не считаю самым лучшим вариантом выбором системы заземления TT.
4. Почему кабель который питает щит второго этажа Вы подключаете от кросс модулей, без установки автомата? Длина линии явно больше 3-х метров. В правилах написано, что на такие кабельные линии должны быть защищены. В Вашем случае при к. з. на этом участке сработает выходной автомат и обеспечит весь дом.
5. Отходящая линия на электролиту, однофазная. Что в любом случае приведёт к перекосу фаз, пусть и кратковременному. Так же Ваш запас стянутый стёжками с остальными проводами будет пусть и минимально, но нагревать друг друга и провода рядом. Что со временем может привезти к деградации изоляции и к. з.
6. Если я правильно вижу, то прокладка кабеля по потолку выполнена по деревянном основанию. Значит степень горючести выше чем Г1, что в свою очередь обуславливает использование металлических труб с толщиной стенки не менее 0. 5мм. для кабелей сечением до 2. 5мм2 по меди и для кабеля 4мм2 не менее 2. 5мм, которая свою очередь должна быть заземлена.
7. В видел совсем не увидел ни основной ни дополнительной системы уравнения потенциалов. По правилам она должна быть присоединена к ГЗШ (главной заземляющей шине. Должен быть уравнян потенциал всех токопроводящих элементов до которых способен дотронуться человек, во время эксплуатации. Поэтому необходимо уровнять потенциал, входящей газовой трубы (при ее наличии, воды, гребенок отопления и теплых полов.
Надеюсь, что смог подробно объяснить свою точку зрения. Готов ответить на вопросы и конечно же к критике.
ответить
Всем доброго дня. Собранно в принципе не плохо. Правда, что не все кто считает себя электриком собирает нечто подобное. Есть несколько важных, но:
1. Вопрос по системе заземления, какая была применена. Если TN-CS и жил в кабеле всего 4, то сечения в 6мм2 не хватает для разделения PEN на PE и N, так как в правилах написано минимальное сеченее по меди 10мм2. Если была применена система заземления TT, то возникает сразу несколько вопросов:
1. Почему была выбрана эта система? Система заземления TN-CS не могла обеспечить необходимый уровень защиты?
Так же никто не может исключить факт залипания фазы, при котором ноль будет разобран, а одна или несколько фаз будет продолжать поступать на электро оборудование, что может привезти к трагедии при проведении работ самостоятельно или эксплуатации. Так же может привести к не срабатыванию УЗО электронного типа и поражению электрическим током.
2. Дом подключён к воздушной линии электропередач? Она выполнена неизолированными проводами? (В таком случае разумно было бы рассмотреть установку УЗИП, если они установлены в щите то какой класс был применён? И почему не применён второй класс в доме?
3. При заземлении TT, ОЧЕНЬ важно сопротивление контура заземления, и качество его монтажа. Особенно для человека который первый раз работает сваркой. Поэтому для человека который первый раз сам для себя делает электрику не считаю самым лучшим вариантом выбором системы заземления TT.
4. Почему кабель который питает щит второго этажа Вы подключаете от кросс модулей, без установки автомата? Длина линии явно больше 3-х метров. В правилах написано, что на такие кабельные линии должны быть защищены. В Вашем случае при к. з. на этом участке сработает выходной автомат и обеспечит весь дом.
5. Отходящая линия на электролиту, однофазная. Что в любом случае приведёт к перекосу фаз, пусть и кратковременному. Так же Ваш запас стянутый стёжками с остальными проводами будет пусть и минимально, но нагревать друг друга и провода рядом. Что со временем может привезти к деградации изоляции и к. з.
6. Если я правильно вижу, то прокладка кабеля по потолку выполнена по деревянном основанию. Значит степень горючести выше чем Г1, что в свою очередь обуславливает использование металлических труб с толщиной стенки не менее 0. 5мм. для кабелей сечением до 2. 5мм2 по меди и для кабеля 4мм2 не менее 2. 5мм, которая свою очередь должна быть заземлена.
7. В видел совсем не увидел ни основной ни дополнительной системы уравнения потенциалов. По правилам она должна быть присоединена к ГЗШ (главной заземляющей шине. Должен быть уравнян потенциал всех токопроводящих элементов до которых способен дотронуться человек, во время эксплуатации. Поэтому необходимо уровнять потенциал, входящей газовой трубы (при ее наличии, воды, гребенок отопления и теплых полов.
Надеюсь, что смог подробно объяснить свою точку зрения. Готов ответить на вопросы и конечно же к критике.
ответить
Anna
Влагостойкий щиток это хорошо но под нагрузкой автоматы греются и снижается их эффективность, плюс ускоряется деградация. Рекомендую сделать щели сверху и снизу щитка для естественного охлаждения автоматов. Кабели в коробе идущие в щиток тоже должны быть промаркированы для будущих доработок. Схема щитка должна быть приклеена на внутренней стороне щитка. При полной нагрузке желательно просканировать тепловизором весь щиток - для выявления плохого контакта. Одно печалит: вводной кабель + заземление + выходные кабели в одном пластмассовом кабель-канале. Наводки, перегрев от любого кабеля распространяется на остальные кабели.
ответить
Влагостойкий щиток это хорошо но под нагрузкой автоматы греются и снижается их эффективность, плюс ускоряется деградация. Рекомендую сделать щели сверху и снизу щитка для естественного охлаждения автоматов. Кабели в коробе идущие в щиток тоже должны быть промаркированы для будущих доработок. Схема щитка должна быть приклеена на внутренней стороне щитка. При полной нагрузке желательно просканировать тепловизором весь щиток - для выявления плохого контакта. Одно печалит: вводной кабель + заземление + выходные кабели в одном пластмассовом кабель-канале. Наводки, перегрев от любого кабеля распространяется на остальные кабели.
ответить
Александр
Вот зачем врать что ничего в этом не понимаешь? И так в каждом твоём видео! Я если не понимаю, то название кроссмодуль для меня открытие, а тут такие познания! Научится чему-либо по такому видео невозможно! Тут нужны хорошие базовые знания и так в любом видео, нельзя вот так посмотреть и повторить самому, подача материала очень беглая без разъяснений! Видео полезно только для человека который хоть немного в этом разбирается! Какие материалы какое оборудование очень много моментов которые нужно узнать заранее, что такие материалы вообще существуют! Смотреть для новичков абсолютно бесполезно!
ответить
Вот зачем врать что ничего в этом не понимаешь? И так в каждом твоём видео! Я если не понимаю, то название кроссмодуль для меня открытие, а тут такие познания! Научится чему-либо по такому видео невозможно! Тут нужны хорошие базовые знания и так в любом видео, нельзя вот так посмотреть и повторить самому, подача материала очень беглая без разъяснений! Видео полезно только для человека который хоть немного в этом разбирается! Какие материалы какое оборудование очень много моментов которые нужно узнать заранее, что такие материалы вообще существуют! Смотреть для новичков абсолютно бесполезно!
ответить
Владимир
У меня тёща и тесть живут в деревне. Проводка старая и решили заменить. У тестя всё руки не доходили и он разрешил мне всё сделать. Старую проводку полностью снял и уложил новую в кабель-каналы. Все соединения пропаял и в термоусадку. Все розетки, выключатели и светильники новые. Их места расположения были утверждены заказчиком. После окончания работ пол-деревни шла как на выставку посмотреть.
В итоге. Теперь с тёщей ни кто не общается. Зять который не пьёт вызывал просто недоумение. А вот когда он ещё и электропроводку тёще делает, это уже просто возмутительно.
ответить
У меня тёща и тесть живут в деревне. Проводка старая и решили заменить. У тестя всё руки не доходили и он разрешил мне всё сделать. Старую проводку полностью снял и уложил новую в кабель-каналы. Все соединения пропаял и в термоусадку. Все розетки, выключатели и светильники новые. Их места расположения были утверждены заказчиком. После окончания работ пол-деревни шла как на выставку посмотреть.
В итоге. Теперь с тёщей ни кто не общается. Зять который не пьёт вызывал просто недоумение. А вот когда он ещё и электропроводку тёще делает, это уже просто возмутительно.
ответить
Василий
Когда же уже Вы начнете ставить нормальные щиты, которые не нужно пилить болгаркой и лепить оболочку? Для снятия оболочки плоского провода есть нож с пяткой, обычным ножом можно полоснуть жилу, которая потом ляжет на корпус Вашего металлического щита. Корпус я надеюсь заземлен у Вас? А при отсутствии нагрузки перекос фаз возможен? Когда же уже заказчики поймут, что при лечении болезней нужно обращаться к доктору, а при сборке электрощита обращаться к электрикам, а не заниматься самолечение и кривой сборкой. И там и там цена ошибки человеческая жизнь.
ответить
Когда же уже Вы начнете ставить нормальные щиты, которые не нужно пилить болгаркой и лепить оболочку? Для снятия оболочки плоского провода есть нож с пяткой, обычным ножом можно полоснуть жилу, которая потом ляжет на корпус Вашего металлического щита. Корпус я надеюсь заземлен у Вас? А при отсутствии нагрузки перекос фаз возможен? Когда же уже заказчики поймут, что при лечении болезней нужно обращаться к доктору, а при сборке электрощита обращаться к электрикам, а не заниматься самолечение и кривой сборкой. И там и там цена ошибки человеческая жизнь.
ответить
Iriya
Все, конечно, интересно. Вроде как правильно ( на сколько сам могу судить. Но есть одно но. Это видео напоминает видосы Высоцкой. Если у вас ничего нет, то. . И мы видим тысяч 50 вкинутых в щит электрики. И о чудо все получилось. Это не негативное отношение к автору. По вашему видео нужно иметь миллионов 50, начиная отстраивать свой дом. Не имею рассматривать как рекламу, но здесь нет этого всего пафоса от аег, церезита и прочего дерьма, которым не пользуются профессионалы в связи с бессмысленностью.
ответить
Все, конечно, интересно. Вроде как правильно ( на сколько сам могу судить. Но есть одно но. Это видео напоминает видосы Высоцкой. Если у вас ничего нет, то. . И мы видим тысяч 50 вкинутых в щит электрики. И о чудо все получилось. Это не негативное отношение к автору. По вашему видео нужно иметь миллионов 50, начиная отстраивать свой дом. Не имею рассматривать как рекламу, но здесь нет этого всего пафоса от аег, церезита и прочего дерьма, которым не пользуются профессионалы в связи с бессмысленностью.
ответить
P1LoTSG1
Варочная поверхность как и почти все электроплиты трёх фазные. В комплекте к ним идёт перемычка которая позволяет подключать их к одной фазе. Я на варочную поверхность проложил кабель 5х4 квадрата с запросом, так как вполне достаточно 5х2, 5 квадрата. Для защиты от отгорания нуля в трёх фазных щитах существуют трёх фазные УЗО, их так и называют - противопожарные УЗО. Они как правило имеют уставку 300 мА. Если у вас трёх фазный ввод и вы все делаете на совесть, то отгорание нуля вам не грозит.
ответить
Варочная поверхность как и почти все электроплиты трёх фазные. В комплекте к ним идёт перемычка которая позволяет подключать их к одной фазе. Я на варочную поверхность проложил кабель 5х4 квадрата с запросом, так как вполне достаточно 5х2, 5 квадрата. Для защиты от отгорания нуля в трёх фазных щитах существуют трёх фазные УЗО, их так и называют - противопожарные УЗО. Они как правило имеют уставку 300 мА. Если у вас трёх фазный ввод и вы все делаете на совесть, то отгорание нуля вам не грозит.
ответить
Dart
Как раз собираюсь в квартире вести доп. провод от щитка на площадке и делать частичный щиток (старую проводку менять пока не собираюсь) в квартире - запитав лоджию, ванную и часть кухни, но дилемма в том что в этом самом щитке на площадке нет заземления, как же тогда поставить дифы?
При этом всем, с с наружи дома имеется заземляющий провод который идет прямо в землю) и на старых проводах под электроплиту третий провод заземления есть)
может тут товарищи мне помогут советом)
ответить
Как раз собираюсь в квартире вести доп. провод от щитка на площадке и делать частичный щиток (старую проводку менять пока не собираюсь) в квартире - запитав лоджию, ванную и часть кухни, но дилемма в том что в этом самом щитке на площадке нет заземления, как же тогда поставить дифы?
При этом всем, с с наружи дома имеется заземляющий провод который идет прямо в землю) и на старых проводах под электроплиту третий провод заземления есть)
может тут товарищи мне помогут советом)
ответить
Руслан
Однофазным дифом на 25А защищать варочную. Похоже у вас две конфорки всего на ней? Если открыть любую инструкцию, то будет написано, что >7кВт на 4 конфорки. Надеюсь кабель 4мм. Больше 2ух конфорок лучше не включать.
Дифзащиты мало, розетки точно не все защищены. Даже если из логики мокрое/сухое, розетка улицы не защищена. Хотя стоит защищать нужно всё, чего можно потенциально коснуться.
Котёл однофазный?
Монтаж неплохой. Но бегать на улицу всё же придется
ответить
Однофазным дифом на 25А защищать варочную. Похоже у вас две конфорки всего на ней? Если открыть любую инструкцию, то будет написано, что >7кВт на 4 конфорки. Надеюсь кабель 4мм. Больше 2ух конфорок лучше не включать.
Дифзащиты мало, розетки точно не все защищены. Даже если из логики мокрое/сухое, розетка улицы не защищена. Хотя стоит защищать нужно всё, чего можно потенциально коснуться.
Котёл однофазный?
Монтаж неплохой. Но бегать на улицу всё же придется
ответить
