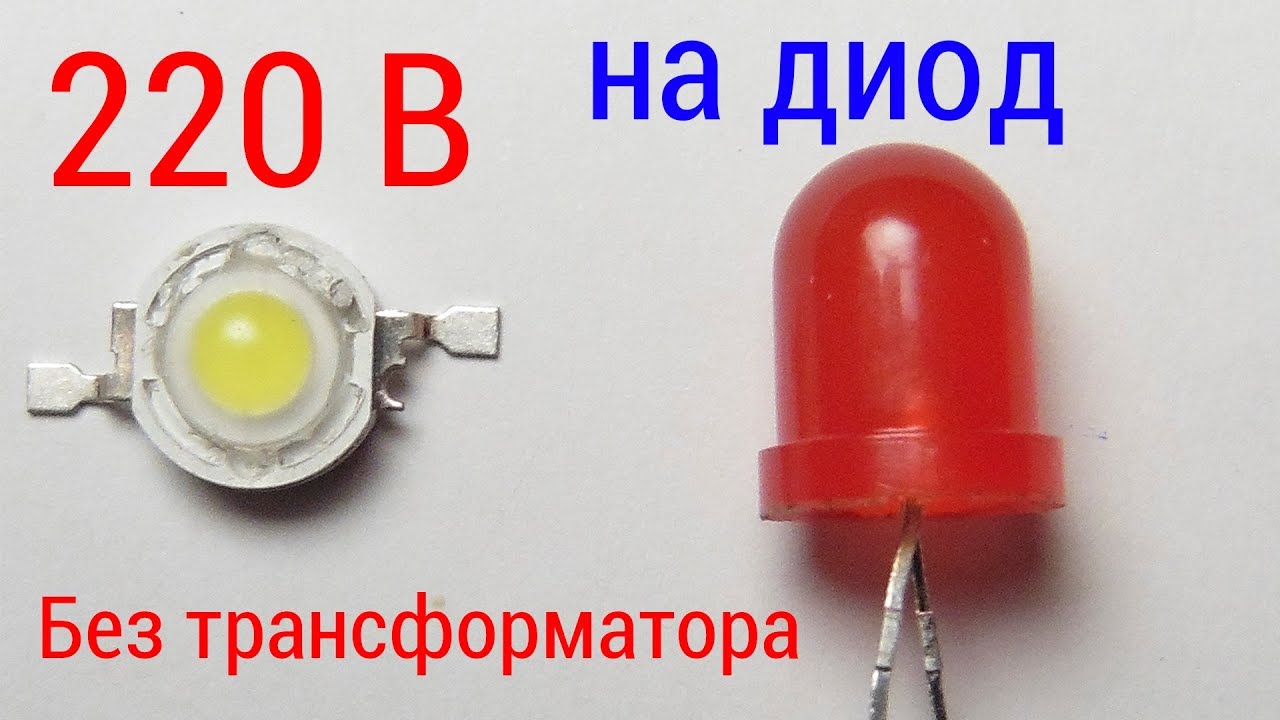

Как подключить светодиод к 220 В без трансформатора
содержание видео
Дата: 2020-09-04
Похожие видео
Комментарии и отзывы: 9
Александр
Не являюсь радиолюбителем прям конкретно, так, иногда балуюсь, НО мой совет. Не знаю, как для одноваттных диодов, но для подключения обычных пятимиллиметровых диодов с током 0, 02А после дросселя ставьте ещё и фильтрующий электролит хотя бы на 470мкФ вольт так на 50. без него я спалил 4 светодиода. С ним вроде всё ровно. Светится, курилка. Насколько я могу судить, такой кондёр в момент включения, заряжаясь, берёт на себя часть часть нагрузки, предотвращая преждевременную кончину светящегося чуда инженерной мысли.
ответить
Не являюсь радиолюбителем прям конкретно, так, иногда балуюсь, НО мой совет. Не знаю, как для одноваттных диодов, но для подключения обычных пятимиллиметровых диодов с током 0, 02А после дросселя ставьте ещё и фильтрующий электролит хотя бы на 470мкФ вольт так на 50. без него я спалил 4 светодиода. С ним вроде всё ровно. Светится, курилка. Насколько я могу судить, такой кондёр в момент включения, заряжаясь, берёт на себя часть часть нагрузки, предотвращая преждевременную кончину светящегося чуда инженерной мысли.
ответить
127BERT
День добрый. Пытаюсь запитать 75 обычных светодиодов (то, что осталось от гирлянды ) от 220 В. Собрал схемку из инэта (перечень деталей: C1 - плёночный 1микрофарад, 230 В. ,R1 - 1МОм. ,Диодный мост - под рукой был только KBP210. ,C2 - электролит на 15 микрофарад 400 В. ,LED - 75 последовательных, по идее они 3, 4 - 3, 6 В 0, 02 А каждый. ,R2 - 100 Om 1W, но, мультимерт показал, что со схемы выходит около 30-40 Вольт. ,подозреваю, что проблема в C1 и C2, поскольку 75 LED последовательно - это уже 270 вольт. Подскажете, верное решение?
ответить
День добрый. Пытаюсь запитать 75 обычных светодиодов (то, что осталось от гирлянды ) от 220 В. Собрал схемку из инэта (перечень деталей: C1 - плёночный 1микрофарад, 230 В. ,R1 - 1МОм. ,Диодный мост - под рукой был только KBP210. ,C2 - электролит на 15 микрофарад 400 В. ,LED - 75 последовательных, по идее они 3, 4 - 3, 6 В 0, 02 А каждый. ,R2 - 100 Om 1W, но, мультимерт показал, что со схемы выходит около 30-40 Вольт. ,подозреваю, что проблема в C1 и C2, поскольку 75 LED последовательно - это уже 270 вольт. Подскажете, верное решение?
ответить
Sasa
Ин Ни - включать дроссель в цепь однополярного пульсирующего напряжения бессмысленно. Ничего он там сглаживать на будет. Читаю и балдею от умников выражающихся правильно и пользующихся какими-то прописными истинами вместо рассуждения. Поскольку цепь о которой идёт речь замкнута, то через дросель проходит пульсирующий ток, ну и соответственно - индукция. Так что господин умник, дросель как и говорит автор, действительно будет сглаживать.
ответить
Ин Ни - включать дроссель в цепь однополярного пульсирующего напряжения бессмысленно. Ничего он там сглаживать на будет. Читаю и балдею от умников выражающихся правильно и пользующихся какими-то прописными истинами вместо рассуждения. Поскольку цепь о которой идёт речь замкнута, то через дросель проходит пульсирующий ток, ну и соответственно - индукция. Так что господин умник, дросель как и говорит автор, действительно будет сглаживать.
ответить
За
Я конечно может чего не понимаю, но 3: 56 другой полупериод от куда там возьмётся? Розеточный ноль за счётчиком подцеплен на землю по сему не может там взяться другой полупериод У Вас что 2-х фазное питание? Но тогда в Вашей схеме напряжение питания не 220 вольт. Между 2-мя фазами явно больше.
То что Вы в этом моменте показали будет верно, если вилку в розетке перевернуть и фаза пойдёт по нижнему входу Вашей схемы.
ответить
Я конечно может чего не понимаю, но 3: 56 другой полупериод от куда там возьмётся? Розеточный ноль за счётчиком подцеплен на землю по сему не может там взяться другой полупериод У Вас что 2-х фазное питание? Но тогда в Вашей схеме напряжение питания не 220 вольт. Между 2-мя фазами явно больше.
То что Вы в этом моменте показали будет верно, если вилку в розетке перевернуть и фаза пойдёт по нижнему входу Вашей схемы.
ответить
Олег
По формуле насчитал Хс=144нФ, нашел на 150нФ 400В, предварительно емкость по прибору показала 136нФ, ну нормально думаю, поставил резистор на 47 Ом, в итоге включил без индуктора и нифига мой светодиод на 3 вольта синий цвет 10-20мА, сгорел. Блин подумал я в итоге поставил вместо 47 Ом резистор на 1кОм, и все супер, резистор не греется все холодное, что и требовалось доказать. Реактивное сопротивление рулит!
ответить
По формуле насчитал Хс=144нФ, нашел на 150нФ 400В, предварительно емкость по прибору показала 136нФ, ну нормально думаю, поставил резистор на 47 Ом, в итоге включил без индуктора и нифига мой светодиод на 3 вольта синий цвет 10-20мА, сгорел. Блин подумал я в итоге поставил вместо 47 Ом резистор на 1кОм, и все супер, резистор не греется все холодное, что и требовалось доказать. Реактивное сопротивление рулит!
ответить
Sasa
Alexander Shepetko, Serge Merzavets - Доктор филологических наук, профессор и заведующий кафедрой русского языка для гуманитарных и естественных факультетов филологического факультета СПбГУ В. В. Химик считает, что троллинг это хамство в Интернете, а соответственно тролль хам в Интернете.
ответить
Alexander Shepetko, Serge Merzavets - Доктор филологических наук, профессор и заведующий кафедрой русского языка для гуманитарных и естественных факультетов филологического факультета СПбГУ В. В. Химик считает, что троллинг это хамство в Интернете, а соответственно тролль хам в Интернете.
ответить
alexgarsvl
Расскажите ещё как можно использовать диодный мост в целях защиты от неправильного подключения (переполюсовки) для устройств питающихся от DC тока. В устройствах защищённых таким мостом, без разницы где провод питания плюс, и где провод питания минус!
ответить
Расскажите ещё как можно использовать диодный мост в целях защиты от неправильного подключения (переполюсовки) для устройств питающихся от DC тока. В устройствах защищённых таким мостом, без разницы где провод питания плюс, и где провод питания минус!
ответить
alexgarsvl
В магазине как-то покупал светодиодный модуль питающийся от переменеки 220вольт, но он был во много раз компактней, там вроде были к светодиоду добавлены диод и резистор только, не помню точно! Но помещался 1/4 объема спичечного коробка
ответить
В магазине как-то покупал светодиодный модуль питающийся от переменеки 220вольт, но он был во много раз компактней, там вроде были к светодиоду добавлены диод и резистор только, не помню точно! Но помещался 1/4 объема спичечного коробка
ответить
Yurii
Маломощные светодиоды обычно используются в подсветке выключателей люстр на 230В. А Мощный светодиод или группу светодиодов выгоднее подключать через AC-DC преобразователь со стабилизацией тока и защитой от скачков в сети
ответить
Маломощные светодиоды обычно используются в подсветке выключателей люстр на 230В. А Мощный светодиод или группу светодиодов выгоднее подключать через AC-DC преобразователь со стабилизацией тока и защитой от скачков в сети
ответить
