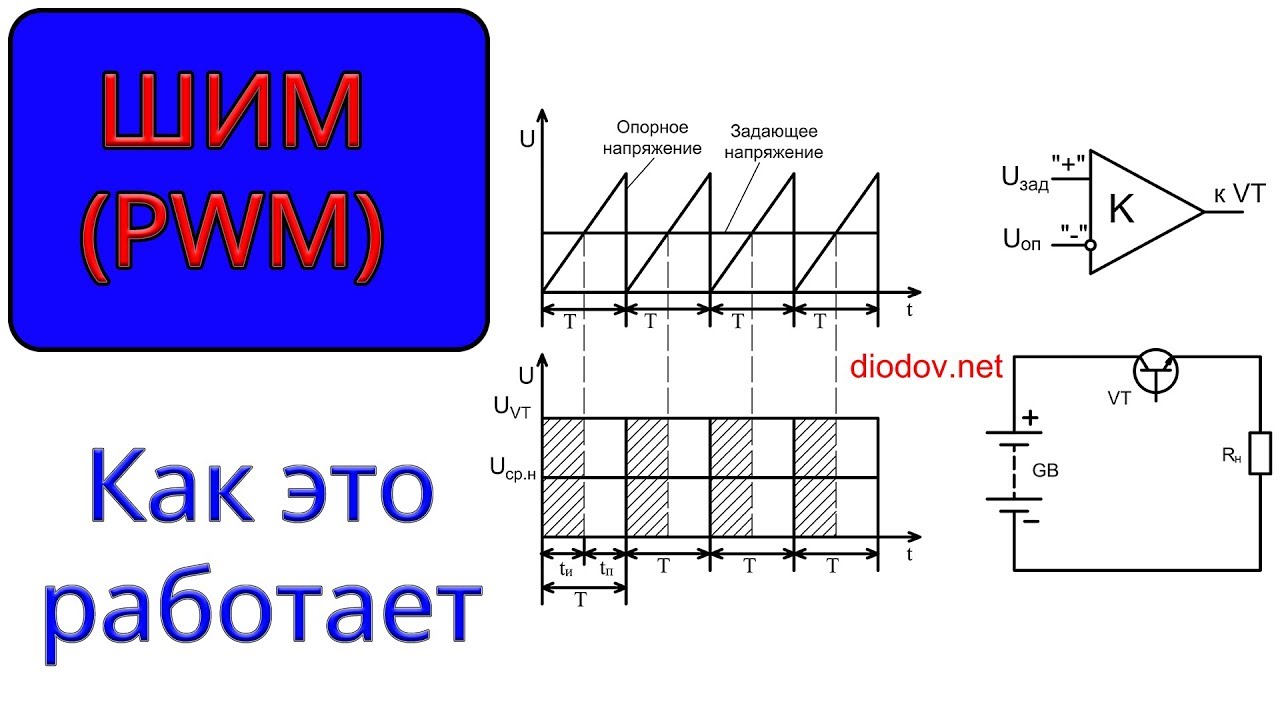

Как работает ШИМ Широтно-Импульсная Модуляция Часть 1
содержание видео
усилитель питать очень просто - от аккумулятора, исчитывать километры простыней от хайэндщиков про непростой труд создания хорошего БП нет смысла в такой ситуации никакого
импульсник может оказаться подключен к емкостной нагрузке - это особый случай, для которого шим ключ должен на выходе иметь дроссель(на феррите ) и последовательно резистор(потому можно дроссель мотать достаточно тонким проводом в этом случае, например 0. 5мм 100витков на магнитопроводе от строчника телевизионного- с прокладкой-бумажки между половинками магнитопровода - не вдаваясь в возможности - будет использовать для начала лучше чем сжечь ШИМ попытавшись зарядить им суперконденсатор
резистор нужен чтобы гасить собственные колебания образующегося последовательного LRC колебательного контура, сопротивление должно рассеивать около 3% энергии идущей в нагрузку - на практике таково требуемое демпфирование, без резистора - контур раскачается и сожжет ключи опятьже, или конденсатор лопнет
простейший ШИМ (реализованный как вы обьяснили) годится для утюга - отлично, для остального нужно уже реализовывать более сложный нюанс работы
утюгу если дать меандр 0в 12в 0в 12в, он будет работать(если не пробьётся на 12в, потому-что может мы 6 вольтовый взяли по глупости) на половину мощности(прореживание на двоих) соответствующей 12 вольтам, тоесть как на 12в/корень из двух=1270. 7%=8. 48вольт тоесть мы эмулируем 8. 48вольт нужных утюгу чтоб греть мощностью как если на него подают 8. 48вольт(половина мощности которую он на 12в даст) но на практике утюг должен выдерживать 12в т. к. их на него подают, и если утюг 9-ти вольтовый - у него может изоляция пробится - или сгореть нихром-если шим на реле слишком медленный(как в микроволновке) реализовать(я делал так - 3гц примерно - отлично какраз для нихрома на 12в нагреватель прикуривателя - регуляторный делал)
тоесть по факту никакого снижения напряжения мы не получаем так, и если нагрузка токовая(скажем светодиод работающий на 1. 5в без резистора не сгорая, то при любой скважности 12в импульсов она сгорит
Дата: 2020-09-04
Похожие видео
Комментарии и отзывы: 6
Facundo
Наконец-то начали появляться действительно полезные каналы, где можно ликвидировать пробелы в знаниях, возникшие ещё во времена учёбы в колледже, институте почти 30 лет назад! Я в своё время очень интересовался электротехникой и электроникой, но многое осталось не понятым! Теперь есть шанс!
ответить
Наконец-то начали появляться действительно полезные каналы, где можно ликвидировать пробелы в знаниях, возникшие ещё во времена учёбы в колледже, институте почти 30 лет назад! Я в своё время очень интересовался электротехникой и электроникой, но многое осталось не понятым! Теперь есть шанс!
ответить
Tony
а есть ли принцип регулирования изменением угла наклона фронта импульсов без среза, чтобы регулировать скоростью нарастания тока в каждом периоде, ведь насколько я понимаю трансформатор дифференцирует скорость прироста магнитного потока в напряжение
ответить
а есть ли принцип регулирования изменением угла наклона фронта импульсов без среза, чтобы регулировать скоростью нарастания тока в каждом периоде, ведь насколько я понимаю трансформатор дифференцирует скорость прироста магнитного потока в напряжение
ответить
Pens
Вважаю що Ви десь викладаєте. Чудова подача.
Мені 58 років, з задоволенням прослухав Ваш лікбез.
Дякую за працю, у Вас дуже корисний канал. Заздрю сучасній молоді, і жалкую що в моєму дитинстві не було інтернету.
Натхнення Вам і успіхів в майбутньому.
ответить
Вважаю що Ви десь викладаєте. Чудова подача.
Мені 58 років, з задоволенням прослухав Ваш лікбез.
Дякую за працю, у Вас дуже корисний канал. Заздрю сучасній молоді, і жалкую що в моєму дитинстві не було інтернету.
Натхнення Вам і успіхів в майбутньому.
ответить
Алексей
Не знаю, рассматривался ли у Вас на канале подобный вопрос: Как зависят друг от друга мощность блока питания и мощность нагрузки? Почему если потребителю нужно U=24 V, то предпочтительнее взять БП с большим Iвых?
ответить
Не знаю, рассматривался ли у Вас на канале подобный вопрос: Как зависят друг от друга мощность блока питания и мощность нагрузки? Почему если потребителю нужно U=24 V, то предпочтительнее взять БП с большим Iвых?
ответить
Иван
Тиристор работать может только с переменным током, при постоянном он не закроется. Тиристор пропускает только один из полупериодов переменного тока, симистор два.
ответить
Тиристор работать может только с переменным током, при постоянном он не закроется. Тиристор пропускает только один из полупериодов переменного тока, симистор два.
ответить
Володимир
З математикою не все гаразд - середня напруга при рівних періодах, по приведеній формулі, дорівнює напрузі джерела живлення, а не його половині
ответить
З математикою не все гаразд - середня напруга при рівних періодах, по приведеній формулі, дорівнює напрузі джерела живлення, а не його половині
ответить
