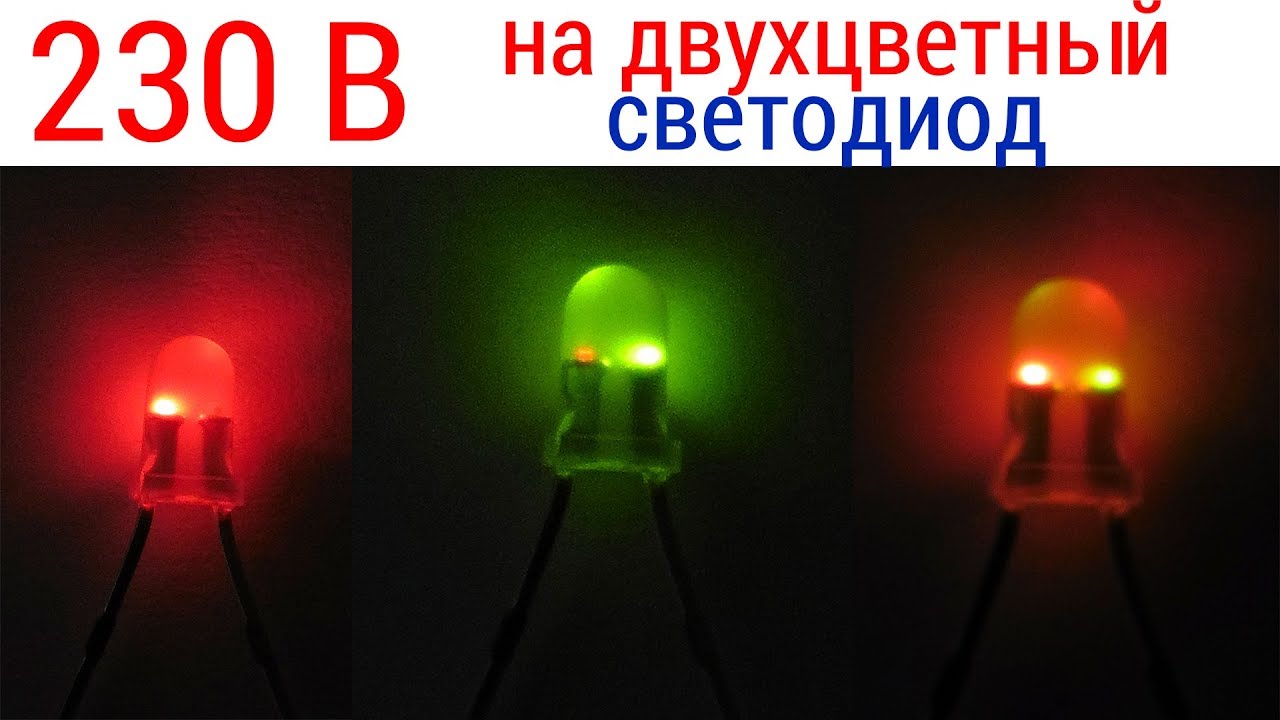

Двухцветный светодиод подключаем на 220 В
содержание видео
Дата: 2020-09-04
Похожие видео
Комментарии и отзывы: 10
Roman
а если вам действительно нужен светодиод в качестве индикатора до конца дней ваших то ставим, FR107 диод или UF(до киловольта V, обычный типа 1N4007 не советую, и последовательно резистор для светодиодов током до 20мА цветов красный\оранжевый - 120 кОм, моща 0. 25W, для синих\зеленых - 91кОм - 0. 25W, выше мощей нет смысла, других цветов - хз из чего они там сделаны типо фиолетовый\розовый и прочие бла-бла-бла, можно и на диодном мосте запилить но это уже совсем др история, в данном видео кроме печки которую даже обычной изолентой не обмотать ибо начнёт вонять - вы ничего не получите, лучше тогда уж на гасячем кондере или на стабилитроне, а лучше на резисторе, да так чтоб он не грелся и светил норм, если в качестве индикатора а не фонаря. Чё выше написал, уже хз скоко лет уже стоит в качестве индикатора на производстве. Против автора я ничего не имею ввиду, ибо по рассчетам всё правильно, но в плане надежности и долговечности всё иначе.
ответить
а если вам действительно нужен светодиод в качестве индикатора до конца дней ваших то ставим, FR107 диод или UF(до киловольта V, обычный типа 1N4007 не советую, и последовательно резистор для светодиодов током до 20мА цветов красный\оранжевый - 120 кОм, моща 0. 25W, для синих\зеленых - 91кОм - 0. 25W, выше мощей нет смысла, других цветов - хз из чего они там сделаны типо фиолетовый\розовый и прочие бла-бла-бла, можно и на диодном мосте запилить но это уже совсем др история, в данном видео кроме печки которую даже обычной изолентой не обмотать ибо начнёт вонять - вы ничего не получите, лучше тогда уж на гасячем кондере или на стабилитроне, а лучше на резисторе, да так чтоб он не грелся и светил норм, если в качестве индикатора а не фонаря. Чё выше написал, уже хз скоко лет уже стоит в качестве индикатора на производстве. Против автора я ничего не имею ввиду, ибо по рассчетам всё правильно, но в плане надежности и долговечности всё иначе.
ответить
standycrow
Все верно. Все хорошо, впрочем как всегда. НО. Опять недосказанное до конца вводит в заблуждение начинающих с неокрепшими умами будущих электронщиков. Вот они все и побежали искать эти двухцветные диоды: . Сами-то не сообразят, что можно использовать и ОДИНОЧНЫЙ светодиод с таким же успехом. Только к нему надо добавить ЛЮБОЙ! попавшийся под руку маломощный выпрямительный или импульсныйд иод (да и мощный, дело вкуса) так же ВСТРЕЧНО-ПАРАЛЛЕЛЬНО. Правда, частота свечения такого светодиода снизится до 50 Гц. Ну да человеческий глаз этого никак не заметит. Расчеты производить все те же самые, не взирая на марку и габариты добавляемого простого диода.
ответить
Все верно. Все хорошо, впрочем как всегда. НО. Опять недосказанное до конца вводит в заблуждение начинающих с неокрепшими умами будущих электронщиков. Вот они все и побежали искать эти двухцветные диоды: . Сами-то не сообразят, что можно использовать и ОДИНОЧНЫЙ светодиод с таким же успехом. Только к нему надо добавить ЛЮБОЙ! попавшийся под руку маломощный выпрямительный или импульсныйд иод (да и мощный, дело вкуса) так же ВСТРЕЧНО-ПАРАЛЛЕЛЬНО. Правда, частота свечения такого светодиода снизится до 50 Гц. Ну да человеческий глаз этого никак не заметит. Расчеты производить все те же самые, не взирая на марку и габариты добавляемого простого диода.
ответить
Mikkey
Впервые слышу о таких светодиодах - гораздо чаще встречаются двухцветные светодиодные с общим катодом и отдельными анодами. Бывают также абсолютно отдельные светодиоды в общем корпусе - они имеют собственные контакты. А подобные описанным автором видео светодиоды, наверное, используются в некоторых выключателях для индикации режима работы - я давно заметил, что схема их подключения не содержит диода, подключенного встречно-параллельно к светодиоду.
ответить
Впервые слышу о таких светодиодах - гораздо чаще встречаются двухцветные светодиодные с общим катодом и отдельными анодами. Бывают также абсолютно отдельные светодиоды в общем корпусе - они имеют собственные контакты. А подобные описанным автором видео светодиоды, наверное, используются в некоторых выключателях для индикации режима работы - я давно заметил, что схема их подключения не содержит диода, подключенного встречно-параллельно к светодиоду.
ответить
Almo
Неправда! Возьмите резисторы по 1 Ватт или по 0. 5 Ватт только номиналом меньше в 2 или 4 раза. Соединить всё последовательно, но и мощность выделяемая на них будет во столько же раз меньше, а охлаждение лучше! Есть и другое решение, поставить стабилитрон(ы) параллельно светодиодам. А ещё рекомендую старую книжку времён СССР, там подробно всё описано 100 схем с индикацией. Всё новое хорошо забытое старое!
ответить
Неправда! Возьмите резисторы по 1 Ватт или по 0. 5 Ватт только номиналом меньше в 2 или 4 раза. Соединить всё последовательно, но и мощность выделяемая на них будет во столько же раз меньше, а охлаждение лучше! Есть и другое решение, поставить стабилитрон(ы) параллельно светодиодам. А ещё рекомендую старую книжку времён СССР, там подробно всё описано 100 схем с индикацией. Всё новое хорошо забытое старое!
ответить
Slava
ещё в 90е годы поставил во все выключатели в доме светодиоды Ал307. Параметры резистора на работе подсказали: 0. 5ватт, а сопротивление 150кОм: , это под лампы накаливания. Ставил ещё последовательно с резистором и светодиодом обычный диод, чтоб на светодиод обратная полуволна переменного тока не действовала. Как лампы накаливания заменил энергосберегающими, пришлось заменить резисторы 150к на 220кОм
ответить
ещё в 90е годы поставил во все выключатели в доме светодиоды Ал307. Параметры резистора на работе подсказали: 0. 5ватт, а сопротивление 150кОм: , это под лампы накаливания. Ставил ещё последовательно с резистором и светодиодом обычный диод, чтоб на светодиод обратная полуволна переменного тока не действовала. Как лампы накаливания заменил энергосберегающими, пришлось заменить резисторы 150к на 220кОм
ответить
Nafanya1829
Вся эта схема фуфло. Резистор, будет очень сильно греться. Я использовал резистор на 50кОм 2Вт. После 5 минут работы резистор очень горячий. И расчеты, у вас не верны, там нужен резистор на рассеивания 5Вт не меньше.
Собрал схему, с гасящим конденсатором. Нечего не греться вообще.
ответить
Вся эта схема фуфло. Резистор, будет очень сильно греться. Я использовал резистор на 50кОм 2Вт. После 5 минут работы резистор очень горячий. И расчеты, у вас не верны, там нужен резистор на рассеивания 5Вт не меньше.
Собрал схему, с гасящим конденсатором. Нечего не греться вообще.
ответить
Evgeni
ElectronicsClub, прекращали бы вы учить новичков работе на примере схем с высоким напряжением, особенно в стиле, как это легко. Лучше снимите ролик об азах ТБ и сами соблюдайте простейшие правила. Наплодите же самоубийц.
ответить
ElectronicsClub, прекращали бы вы учить новичков работе на примере схем с высоким напряжением, особенно в стиле, как это легко. Лучше снимите ролик об азах ТБ и сами соблюдайте простейшие правила. Наплодите же самоубийц.
ответить
Alexander
Добрый вечер, спасибо Вам большое за познавательные видео. Объясните пожалуйста для начинающего. Если ток переменный, почему стоит только один резистор. Как течет ток со стороны, где нет резистора. Спасибо.
ответить
Добрый вечер, спасибо Вам большое за познавательные видео. Объясните пожалуйста для начинающего. Если ток переменный, почему стоит только один резистор. Как течет ток со стороны, где нет резистора. Спасибо.
ответить
Serghei
Да возьми вместо резистора емкость - И БУДЕТ ТЕБЕ СЧАСТье!
Емкость порядка 0, 1 мкФ, будет работать ТАКЖЕ как твой резистор, только без нагрева, шума и пыли! :-)
Так что ставь конденсатор, и не мучайся!
ответить
Да возьми вместо резистора емкость - И БУДЕТ ТЕБЕ СЧАСТье!
Емкость порядка 0, 1 мкФ, будет работать ТАКЖЕ как твой резистор, только без нагрева, шума и пыли! :-)
Так что ставь конденсатор, и не мучайся!
ответить
Сан
Собирал я такую схему, думал в выключатели подсветку сделать. Резистор на 5W взрывается/сгорает через час +/-. Хорошо что проверить догадался на работе, в нежилом помещении, прежде чем дома делать.
ответить
Собирал я такую схему, думал в выключатели подсветку сделать. Резистор на 5W взрывается/сгорает через час +/-. Хорошо что проверить догадался на работе, в нежилом помещении, прежде чем дома делать.
ответить
